Sarkaç darbe test cihazı, malzemenin emebileceği enerjiyi ölçerek darbe yükü altındaki bir malzemenin darbe dayanımını veya sağlamlığını belirlemek için kullanılır. Bir malzemenin enerji soğurma özelliklerini bilmek, malzemenin bozulmadan önce ne kadar plastik veya kalıcı deformasyona dayanabileceğini tahmin etmek için kritik öneme sahiptir. Bu nedenle, araştırma ve geliştirmenin yanı sıra kalite kontrol ve malzeme kabulünde karar verme için önemli bir temeldir.
HIT750P Sarkaç darbe test cihazı

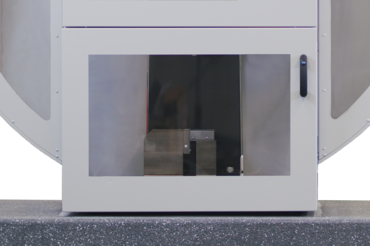

HIT450P Sarkaç darbe test cihazı

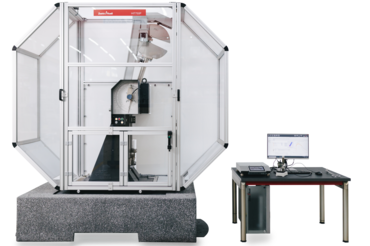

HIT450P / HIT300P sarkaç darbe test cihazı
Teknik Genel Bakış
| Tip | HIT450P | HIT300P | |
| Ürün No. | 1064344 | 1064346 | |
| Nominal işletme edinimi | 450 | 300 | J |
| Düşme yüksekliği | 1,3969 | 1,3969 | m |
| Darbe hızı | 5,23 | 5,23 | m/sn |
| Ağırlık | |||
| sarkaç çekici olmadan | 920 | 920 | kg |
| Beton tabanı | 1600 | 1600 | kg |
| Koruyucu ekipman | 90 | 90 | kg |
| Boyut, destekli | |||
| Yükseklik | 2450 | 2450 | mm |
| Genişlik | 2317 | 2317 | mm |
| Derinlik | 850 | 850 | mm |
| Ortam sıcaklığı | +10 ... +35 | +10 ... +35 | °C |
| Depolama ve taşıma sırasında ısı | -25 ... +55 | -25 ... +55 | °C |
| bağıl nem (yoğuşmasız) | 20 ... 90 | 20 ... 90 | % |
| Test sonuçları, sayısal | Darbe işlemi [%], Darbe işlemi [J], Darbe dayanımı [kJ/m²] | ||
| Çıkış birimleri | Analog dairesel ekran, dijital cihaz elektroniği | ||
| İtki kuvveti çözünürlüğü | 0,036 | 0,036 | ° |
| Yüksek çözünürlüklü cihaz elektroniğine sahip arabirimler | • Bilgisayara bağlamak için Ethernet dönüştürücü Bir yazıcı veya USB'ye bağlamak için 2 x USB dönüştürücü •2x RS232 arayüz | ||
| Ağ bağlantı değerleri | |||
| Ağ bağlantısı | 400 | 400 | V, 3Ph/N/PE |
| izin verilen gerilim dalgalanması | ± 10 | ± 10 | % |
| Güç tüketimi (tam yük), yakl. | 1 | 1 | kVA |
| Bağlantı frekansı | 50/60 | 50/60 | Hz |
| Dönüştürücü | • Bilgisayara bağlamak için Ethernet dönüştürücü Bir yazıcı veya USB'ye bağlamak için 2 x USB dönüştürücü •2x RS232 arayüz | ||
| Tip | HIT750P | |
| Ürün No. | 1086220 | |
| Nominal işletme edinimi | 750 | J |
| Düşme yüksekliği | 1500 | mm |
| Darbe hızı | 5,42 | m/sn |
| Ağırlık, yakl. | ||
| sarkaç çekici olmadan | 3186 | kg |
| Beton tabanı | 2520 | kg |
| Koruma ünitesi | 130 | kg |
| Boyut, beton tabanlı | ||
| Yükseklik | 2773 | mm |
| Genişlik | 2556 | mm |
| Derinlik | 1223 | mm |
| Ortam sıcaklığı | +10 ... +35 | °C |
| Depolama ve taşıma sırasında ısı | -25 ... +55 | °C |
| bağıl nem (yoğuşmasız) | 20 ... 90 | % |
| Test sonuçları, sayısal | Darbe işlemi [%], Darbe işlemi [J], Darbe dayanımı [kJ/m²] | |
| Çıkış birimleri | Analog ekran, dijital cihaz elektroniği | |
| İtki kuvveti çözünürlüğü | 0,036 | ° |
| Dönüştürücü | • Bilgisayara bağlamak için Ethernet dönüştürücü Bir yazıcı veya USB'ye bağlamak için 2 x USB dönüştürücü •2x RS232 arayüz | |
| Ağ bağlantı değerleri | ||
| Ağ bağlantısı | 400 | V, 3Ph/N/PE |
| izin verilen gerilim dalgalanması | ± 10 | % |
| Güç tüketimi (tam yük), yakl. | 1 | kVA |
| Bağlantı frekansı | 50/60 | Hz |
Plastikler için sarkaç darbe test cihazları
ZwickRoell, HIT serisinden 50 joule kadar plastikler için sarkaç darbe test cihazları ile özellikle polimer endüstrisi için özellikle hassas ve ekonomik bir çözüm sunar:
- Charpy'e göre testler: ISO 179, ASTM D6110
- Izod'a göre testler: ISO 180, ASTM D256, ASTM D4812
- Darbe testi: ISO 8256 Yöntem A ve B, ASTM D1822
- Dynstat darbe testleri: DIN 53435
Sarkaç darbe test cihazlarıyla darbe testi ne anlama gelir?
Sarkaç darbe testinde, test sistemine bir numune yerleştirilir ve sarkaç çekici (çentikli darbe çekici) ile vurulur. Bir sarkaç darbe test cihazının temel bileşenleri, cihaz çerçevesi, çekiçli ağırlıklı bir sarkaç çubuğu, bir ölçüm sistemi, bir numune tutucu ve bir koruyucu kapı veya koruyucudur. Sarkaç darbe test cihazları ayrıca bir bilgisayar ve sıcaklık kontrol ünitesi ile genişletilebilir.
- Metaller üzerinde en yaygın sarkaç darbe testi olan Charpy testinde, bir metal numuneye önceden belirlenmiş bir kırılma noktası olarak V-şekilli bir çentik (özel durumlarda U-şeklinde bir çentik) sağlanır. Numune, çentik sarkaçtan uzağa bakacak şekilde destekler üzerinde yatay olarak ortalanır. Sarkaç, numuneye çarpmak ve kırmak için tetiklenir.
- Numune vurulduğunda, kinetik enerjinin bir kısmını emer. Malzeme ne kadar sertse, kırılmadan önce o kadar fazla deforme olması gerekir. Öte yandan, çok kırılgan numuneler neredeyse deformasyona uğramadan kırılır. Kırılma hızı ve çentik şekli, testin önemli etkileyen faktörleri olmakla birlikte, Charpy sarkaç testinin temel amacı, aynı malzemenin farklı sıcaklıklarda tokluğunu kalitatif olarak karşılaştırmaktır.
- Aynı numuneleri farklı sıcaklıklarda test ederek, malzemenin hangi sıcaklıkta kırılgan hale geldiğini belirlemek mümkündür, bu da gerilme limitlerini tahmin etmeyi kolaylaştırır. Örneğin, bir uçak gövdesini oluşturan malzemenin darbe özelliklerini ve farklı iklim bölgelerinde ve uçuş irtifalarına ulaşırken yerde dayanması gereken farklı sıcaklıkları anlamak önemlidir.
Aletli ve aletsiz testler arasındaki ayrım
Amaca, uygulamaya ve malzemeye bağlı olarak sarkaç darbe testleri, geleneksel veya aletli cihazlar kullanılarak gerçekleştirilebilir.
- Geleneksel (cihazsız) bir testte, kopma sırasında numune tarafından emilen enerji, sarkacın kopmadan önceki ve sonraki yüksekliği arasındaki fark karşılaştırılarak hesaplanır. Soğurulan enerji, malzemenin gevrekliği ile doğrudan ilişkilidir, gevrek malzemeler tipik olarak sünek malzemelerden daha düşük emme oranlarına sahiptir.
- Aletli bir sarkaç darbe testi, darbe sırasında kuvveti ölçer, sünek ve kırılgan kırılmayı birbirinden ayıran yüksek hızlı gerilim ve gerinim verileri sağlar ve kırılmanın mekanik özellikleri (kırılma mekaniği) hakkında bilgi sağlar. Bu nedenle enstrümantasyon, sadece arıza enerjisinin değil, arıza modunun belirlenmesini mümkün kılar.
