Servo hidrolik test cihazları
Servohidrolik test cihazları, malzemelerin veya bileşenlerin statik veya dinamik testi için kullanılır. Malzemelerin veya bileşenlerin hizmet ömrü boyunca davranışlarını değerlendirebilmek için döngüsel yükler oluşturulur. Servohidrolik test sistemleri ağırlıklı olarak operasyonel stabiliteyi belirlemek için kullanılır.
Servohidrolik sistemlerin sağlayabileceği yüksek enerji sayesinde dinamik darbe testleri ve çarpışma araştırmaları için gerekli olan 20 m/s'ye varan piston hızlarına da ulaşılabilmektedir.
ZwickRoell ürün portföyünün mükemmel modülerliği, kuvvet, strok ve performans açısından müşterilerin ihtiyaçlarına göre uyarlanmış, müşteriye özel sistemlere olanak tanır.
Genel bakış Çalışma şekli Video Servohidrolik test silindiri SSS Dinamik broşürü
ZwickRoell, farklı test türleri için servohidrolik test cihazlarına sahiptir:

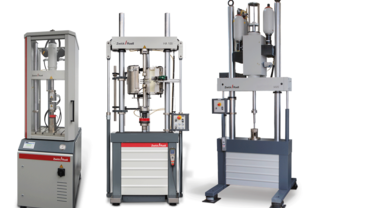

Genel bir bakışta servohidrolik test cihazları
| Servohidrolik yük gövdesi | Servohidrolik kompakt sistemler | Tek test silindiri | Torsiyonel titreşim | Yüksek hız | |
|---|---|---|---|---|---|
 |  |  |  |  | |
| yük gövdeleri için | kompakt sistemler için | test silindiri için | burulma için | yüksek hız için | |
| maks. kuvvet | 2.500 kN | 100 kN | 1.000 kN | 250 kN | 160 kN |
| Test hızı | 1 m/s 1) | 1 m/s 1) | 1 m/s 1) | 1 m/s 1) | 20 m/s |
| Burma | - | - | ✓ | ✓ | - |
| Hizmet | Esnek | Katı | Esnek | Esnek | Katı |
| Tipik testler |
|
|
|
|
|
1) hidrolik tasarıma bağlı olarak
Servo hidrolik test cihazı nasıl çalışır?
Bir servo hidrolik test cihazı, hidrolik güç üreten bir ünite (hidrolik güç ünitesi), bir hidrolik aktüatör ve bir ölçüm ve kontrol sisteminden oluşur.
Hidrolik ünite, aktüatörü çalıştırmak için gereken basıncı üretir ve akış hızı bir servo valf tarafından kontrol edilir. Aktüatör, hidrolik basıncı mekanik bir harekete dönüştürür ve test işlemi sırasında kuvvetleri, torkları, deformasyonları veya hızları hassas bir şekilde kontrol eder. Oluşan kuvvetler veya deformasyonlar sensörler tarafından kaydedilir ve ölçüm ve kontrol sistemi kullanılarak depolanır ve görselleştirilir.
Servo hidrolik test silindir
Hidrostatik test silindirleri, maksimum dinamik ve hizmet ömrü için tasarlanmış servo hidrolik lineer tahriklerdir. Dinamik ve statik çekme-basma alternatif yükleri için senkronize silindirler olarak uygundurlar.
Servo hidrolik silindirler, örneğin bileşen testi için bir sıkıştırma alanında veya malzeme testi için bir test çerçevesindeki makine silindirleri gibi bireysel test silindirleri olarak kullanılır.
Servo hidrolik test silindirleri bir servo valf ile donatılmıştır. Hidrolik enerjiyi mekanik bir doğrusal harekete dönüştürürler. Yüksek dinamikler için, servo valf ve akümülatör doğrudan test silindirine flanşla monte edilir. Nominal çalışma basıncı 280 veya 210 bar'dır.
LH serisinin hidrostatik test silindirleri, test cihazlarında genellikle ayakta veya asılı olarak herhangi bir kurulum konumunda kullanılabilir, ayrıca test tezgahlarında yatay konumda da kullanılabilir.

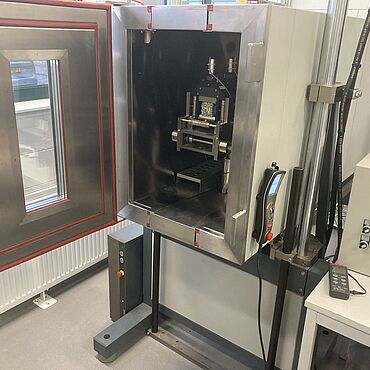

Servo hidrolik test silindirleri için uygulama örnekleri
Servo-hidrolik test cihazlarıyla yorulma testleri
Malzemelerin yorulma mukavemetini değerlendirmek için servo hidrolik test cihazları kullanılır. Hizmet ömrünü ve tekrarlanan stres altındaki davranışını belirlemek için malzemeye döngüsel yükler uygulanır. Bu, havacılık ve otomotiv endüstrileri gibi sık yüklere maruz kalan bileşenlerin geliştirilmesi için önemlidir.
ZwickRoell'in servo hidrolik test cihazlarının yük çerçeveleri, yorulma testlerinin özel gereksinimleri için özel olarak tasarlanmıştır; bu, diğer şeylerin yanı sıra, yüksek çerçeve sertliğine de yansır. Test gereksinimlerine ve günlük testlerdeki ergonomik çalışma gerekliliklerine bağlı olarak test silindiri, test odasının altına (HA serisi) veya üstüne (HB ve HC serisi) monte edilir.
HCT ve HBT serisi servo hidrolik test cihazları, torsiyon titreşimini veya burulma titreşimini (gerilme/burulma testleri) belirlemek için kullanılır. Bu test cihazlarında üst traverse bir torsiyon silindiri monte edilmiştir. HC ve HB serisinin modele bağlı çekme, basma ve eğme yükleri için kullanılabilir.
Servo hidrolik test cihazları ile kırılma mekaniği araştırmaları
Servo-hidrolik test cihazları, kırılma mekaniği testlerinde hem salınım (çatlak oluşumu) hem de sonraki çekme testi için kullanılır. Numuneyi tekrar sıkıştırmak gerekli değildir.
Kırılma mekaniği testleri rezonans test cihazımız ile de gerçekleştirilebilir.
Servo hidrolik test cihazları ile yüksek hızlı testler
Servo hidrolik yüksek hızlı test cihazları, malzeme bilimi, kırılma mekaniği, otomotiv güvenliği, havacılık endüstrisi ve balistik araştırma dahil olmak üzere çeşitli alanlarda kullanılmaktadır.
Malzemelerin aşırı yükler ve yüksek uzama oranları altındaki davranışlarını araştırmak için kullanılırlar.
ZwickRoell'in yüksek hızlı test cihazları, yüksek impuls piklerinin taleplerini karşılamak için sertlik ve stabilite sağlamak üzere tasarlanmıştır. Delinme testleri veya yüksek hızlı çekme testleri için uygundurlar. HTM serisindeki yüksek hızlı test cihazları, çarpma yükü altında malzeme davranışını belirlemek için idealdir.
Servo hidrolik test cihazları - çok sayıda aksesuar içeren bir kit
Yorulma mukavemetini belirlemek için ZwickRoell, silindirler, hidrolik güç paketleri, bağlantı üniteleri, dinamik test cihazları ve diğer aksesuarlardan oluşan tüm test gereksinimleri için özelleştirilmiş bir modüler sistem sunar. ZwickRoell ayrıca testControl II ile güçlü ölçüm ve kontrol elektroniği sunar. testXpert test yazılımı, operasyonel dayanıklılığı belirlemek için dinamik testlerin kurulumunu ve yürütülmesini destekler. Standart ürünlerin yanı sıra müşteriye özel yorulma dayanımı test sistemleri, ekipmanları sunulmaktadır.
Kapsamlı aksesuarlarımızla ilgileniyor musunuz? Ürün uzmanlarımıza danışın!
