根據DIN EN ISO 13934-1對紡織物進行拉伸測試
在DIN EN ISO 13934-1標準測試中，50 mm寬的長條試樣分别在標準大氣環境中和潮濕環境中進行測試，一次按經線方向測試，一次按緯度方向測試。
由於所使用的纖維的表面特性，這個測試優先選擇氣動夾具。 這個測試標準要求測定最大測試力（透過橫樑行程）和在最大測試力處的伸長率。 最大測試力處的伸長率透過橫樑行程來測量。
測試方法主要用於編織紡織品，也可以應用於其他纖維，但通常不可用於彈性帶織物、地工織布、不織布、塗層織物、玻璃纖維和碳纖維或聚烯烴。
試樣的移除可根據紡織織物的材料規格中規定的或相關各方同意的方式進行。 試樣必須沒有皺褶、摺縫、鑲邊，亦不能從無法代表纖維特徵的地方取樣。
光學延伸測量系統可得到更高的測量準確度而不受夾持影響。 只有在無試樣斷裂風險時才能使用機械式測量系統。
當不能避免夾面斷裂或平夾面滑移現象時，使用織線夾具是十分理想的。 必須使用光學延伸測量系統測定伸長率，因為無法精確定義用於應變的橫樑行程參考值。
根據EN ISO 13937-2和EN ISO 9073-4標準測定紡織品的撕裂強度
特殊切割的試樣用於撕裂增長測試。 按照EN ISO 9073-4執行梯形試樣撕裂測試，採用非常寬的夾面以滿足測試要求， 首選為氣動夾具，因為它們可平穩地調整夾持，且在後續步驟也可進行調整。
按照DIN EN ISO 13937-2標準進行測試，也就是所謂的褲形撕裂測試，將試樣切割成一雙褲腿的形狀。 本文件描述了褲形試樣的撕裂力測試，在該測試中，試樣被切割成一雙褲腿的形狀。 撕裂力是需要傳播到這種經過切割的試樣上的測試力，當施加的力平行作用到切割處時，在施加測試力的方向上紡織織物撕裂。 對於這些測試推薦採用氣動夾具。
EN ISO 13937-2測定褲形試樣的撕裂力
DIN EN ISO 9073-4測定撕裂強度（梯形撕裂強度）
根據Marks & Spencer的要求進行測試
紡織纖維製品在製造過程中，接縫抗滑性是一個重要的品質指標。
這個測試案例關注的是由Marks & Spencer P12研發的支持，適用於檢測衣服纖維的接縫抗滑性。 這個標準規定了由縫紉線引起的衣料接縫處的移位處的紗線產生的阻力測定。
75 mm寬的織物試樣夾持在氣動夾具上，並在接縫分開一定距離時的測定其負載。 然後對比有接縫線的力-行程曲線圖與同樣材料的無接縫線參考試樣的圖形。
Marks & Spencer測試設計精確，不得擅自修改。 我們是Marks & Spencer以下測試設備授權的供應商：
P11、P12、P12A、P12B、P13、P13A、P14、P14A、P15第1部分和P15A
根據Marks & Spencer P14進行拉伸測試
根據Marks & Spencer P11進行拉伸測試
根據Marks & Spencer P12進行拉伸測試

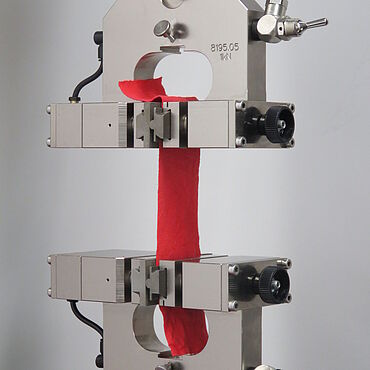

根據Marks & Spencer P15A進行拉伸測試
根據EN ISO 10319對地工織布和地工不織布進行拉伸測試
使用光學長行程測量系統對地工不織布進行拉伸測試，並使用油壓試樣夾具，符合DIN EN ISO 10319標準。 這個測定纖維織物拉伸強度的方法的最大特點就是試樣的寬度。
對於基本測試，試樣寬度(200mm)是大於長度的(100mm)，因為一些地工織布在拉伸負載作用下有收縮或“頸縮”的趨勢，與測試力方向成一定角度。 因此用加寬的試樣將降低“頸縮”效應，提供更接近該領域可預期產品行為的相關數據。
因為在試樣斷裂時會釋放大量能量，因此使用一個光學行程測量系統。 只有在無試樣斷裂風險時才能使用機械式測量系統。
或者，如果測試力較大，則必須將機械試樣夾具替换為油壓試樣夾具。
DIN EN ISO 10319地工織布 - 使用油壓夾具進行拉伸測試

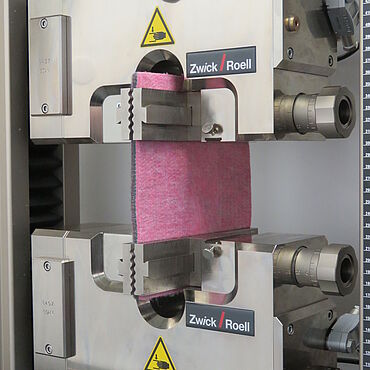

DIN EN ISO 10319地工不織布 - 使用氣動夾具30kN進行拉伸測試
根據ISO 4606對紡織玻璃織物進行拉伸測試
在這個例子中，對紡織玻璃織物進行測試。 國際標準定義了測定編織紡織玻璃的磨損條的斷裂力和斷裂伸長率的方法。 這個方法適用於未經處理的玻璃纖維或添加增強材料的玻璃纖維，然而不適用於有塑膠或彈性體塗層的玻璃纖維。
根據ISO 4606標準，在彎曲方向和垂直於彎曲方向測試50mm寬的條狀試樣，直至失效， 試樣夾持長度為200 mm。 由於根據標準需要高的夾持力來夾持試樣，因此使用氣動試樣夾具。 用於測試的試樣必須沒有皺褶、摺縫、鑲邊且不能在無法代表纖維特徵的地方取樣。
