最高達 2,500 kN 的電液伺服負載機架

測試荷重

10 kN - 25 kN (HC)
50 kN - 500 kN (HA)
50 kN - 2,500 kN (HB)

測試類型

疲勞
破壞力學
LCF

測試標準

ISO 12106
ASTM E606
DIN 50100
ASTM E399
ASTM E647
ASTM E466

敘述影片效益技術總覽配件軟體

電液伺服試驗機負載機架

ZwickRoell 電液伺服試驗機的負載機架專為特定疲勞測試要求而設計，這反映在其高機架剛性等方面。它們用於測定材料在振動負載下的特性值，包括S-N 測試 </338（高週疲勞測試）、LCF 測試（低週疲勞）或斷裂力學測試。

根據測試要求與日常測試中人體工學工作條件的需求，測試促動器可安裝在測試區域上方或下方。

電液伺服負載機架需要獨立的油壓動力源。 ZwickRoell 提供不同功率等級的油壓動力源，使電液伺服負載機架能適合特定的客戶需求。

最高達 25 kN 的 HC 系列最高達 500 kN 的 HA 系列最高達 2,500 kN 的 HB 系列

最高達 25 kN 的 HC 系列

HA 和 HB 系列的負載機架為落地式的，其允許設備組裝在合適的高度，而 10 kN 及 25 kN HC 系列電液伺服機架則為桌上型型號，相符的混凝土基座 確保符合人體工學的工作高度。

在電液伺服 HC 桌上型負載機架中，測試促動器位於測試區域的上方。測試區域的硬鉻 T 型槽平台以及試驗機架的立柱適用於在腐蝕性介質下進行測試。

油壓調整選項有助於定位上橫樑。

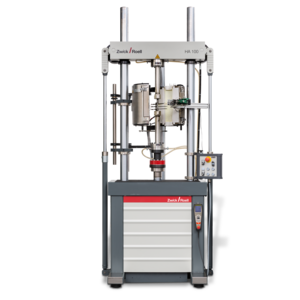

最高達 500 kN 的 HA 系列

HA 系列電液伺服負載機架提供標準型號（Fmax）50 kN、100 kN、250 kN 與 500 kN。

測試促動器安裝在下橫梁，HA 系列是典型的電液伺服試驗機，用於測定週期負載下的材料特性。它特別適用於需要使用溫箱或 高溫爐的測試。

上橫樑可調整，可選配油壓橫樑夾持與起重氣缸。測試促動器行程為 100 mm 或 250 mm。電液伺服試驗機可供 210 bar 或 280 bar 系統壓力。

最高達 2,500 kN 的 HB 系列

HB 系列電液伺服負載機架有 (Fmax) 50 kN、100 kN、250 kN、500 kN、1,000 kN 和 2,500 kN 等標準版本。

在 HB 系列中， 測試促動器位於測試區域上方。這些試驗機用途特別廣泛。具有整合式 T 型槽平台版本的試驗機除了標準的高週疲勞測試外，還可以進行彎曲測試和組件測試。荷重元可根據應用，安裝在下橫樑或直接安裝於活塞桿上。

各式各樣的配件包含油壓夾具、壓縮壓板、彎曲測試套件等使系統更加完整。

電液伺服負載機架影片

播放此影片即代表您同意使用 cookie 以及將數據傳輸到美國的 YouTube。其他的數據隱私通知。

符合ASTM E647的破壞力學測試

使用 HA 250 kN 電液伺服試驗機機架依據 ASTM E647 對 CT 試樣進行裂紋延展測試。所測定的特徵值是裂紋延展 da/dN 和閾值 ΔKth。

播放此影片即代表您同意使用 cookie 以及將數據傳輸到美國的 YouTube。其他的數據隱私通知。

符合ASTM E399的破壞力學測試

斷裂強度根據 ASTM E399 ，透過電液伺服試驗機 HA 250 kN 所測定。

播放此影片即代表您同意使用 cookie 以及將數據傳輸到美國的 YouTube。其他的數據隱私通知。

HB 系列：疲勞測試

許多焊接零件都受到週期負載的影響，這就是為何這些焊接連接要接受動態疲勞測試。這些試樣通常不能被夾在試樣夾具的中心。此處所示的油壓夾具非常適合此應用，因為偏移可以透過夾具進行調整。

播放此影片即代表您同意使用 cookie 以及將數據傳輸到美國的 YouTube。其他的數據隱私通知。

HC 系列：脊椎植入物疲勞測試

根據 ISO 12189、ASTM F2077 和 ASTM F2347 利用 HC10 電液伺服疲勞試驗機架對脊椎植入物進行疲勞測試。

優勢及特點

閉合力分佈

雙柱式負載機架的設計是為了在具有閉合力分佈的振動操作條件下，進行材料與零件測試。機架放置在抗振動調平元件上。

技術總覽

	HA系列	HB系列	HC系列

力量等級	50 kN 100 kN 250 kN 500 kN	50 kN 100 kN 250 kN 500 kN 1,000 kN 2,500 kN	10 kN 25 kN
測試作動缸	下橫樑	上橫樑	上橫樑
對位治具	✓	-	✓
溫度箱	✓	-	-
高溫爐	✓	-	-
T 型槽平台	-	✓	✓
典型應用	S-N 測試破壞力學	S-N 測試彎曲測試組件	組件生物醫學

動態標稱力	50	100	250	500	kN
橫樑夾持	電動油壓	電動油壓	電動油壓	電動油壓
橫樑調整	電動油壓	電動油壓	電動油壓	電動油壓
A – 試驗機架最大高度	2750 (3250)¹	2750 (3250)¹	3040 (3540)¹	3430 (3930)¹	mm
_K - 安裝時的傾斜尺寸	2820 (3320)¹	2820 (3320)¹	3195 (3695)¹	3650 (4125)¹	mm
B – 試驗機架最大寬度	1079	1079	1179	1525	mm
C – 試驗機架最大深度	780	780	790	1390	mm
D₁– 柱間距	565	565	670	800	mm
E – 柱直徑	80	80	100	120	mm
F - 下橫樑的上緣高度²	1010	1010	1030	1020	mm
G – 最大測試區域高度³	1450 (1950)¹	1450 (1950)⁴	1750 (2250)⁴		mm
H – 工作測試區域最大高度⁵	1372 (1872)¹	1372 (1872)⁴	1659 (2159)⁴	1900 (2400)¹	mm
J - 橫樑位移範圍	1000 (1250)¹	1000 (1250)⁴	1150 (1400)⁴	1250 (1400)¹	mm
重量⁶	920 (970)¹	920 (970)⁴	1520 (1600)¹	3600 (3720)¹	kg
具有 1000 mm橫樑間距的機架剛性	673	673	967	2100	kN/mm
適用於最大行程的作動缸	250	150	150	100	mm
項目編號
標準高度	039825	025238	924810	935267
超高 + 500 mm	073968	935832	073969	073970
G – 最大測試區域高度⁷				2000 (2500)⁴

動態標稱力	50	100	250	500	kN
橫樑夾持	電動油壓	電動油壓	電動油壓	電動油壓
橫樑調整	電動油壓	電動油壓	電動油壓	電動油壓
A_G100 – 試驗機架最大高度，含 100 mm 行程促動器	3175 (3675)¹	3259 (3759)¹	3523 (4023)¹	4045 (4545)¹	mm
A_G250 – 試驗機架最大高度，含 250 mm 行程促動器	3475 (3975)¹	3559 (4059)¹	3823 (4323)¹	4345 (4845)¹	mm
A_G400 – 試驗機架最大高度，含 400 mm 行程促動器	-	3859 (4359)²	4123 (4623)¹	4635 (5135)¹
A – 最大柱高	2690 (3190)¹	2690 (3190)¹	2900 (3400)¹	3250 (3750)¹	mm
A_K – 用於安裝的傾斜尺寸	2820 (3320)¹	2820 (3320)²	3060 (3560)¹	3500 (3980)¹	mm
B – 試驗機架最大寬度	1079	1079	1197	1525	mm
C – 試驗機架最大深度	780 (1020)³	780 (1020)³	1130 (1130)⁴	1130 (1370)³	mm
D₁ – 柱間距	565	565	670	800	mm
E – 柱直徑	80	80	100	120	mm
F – 下橫樑的頂緣高度⁵	950	950	890	900	mm
G – 測試區域的最大高度⁶	1510 (2010)¹	1510 (2010)¹	1705 (2205)¹	2120 (2620)¹	mm
H – 測試區域的最大高度⁷	1434 (1934)¹	1434 (1934)¹	1614 (2114)¹	2020 (2520)¹	mm
J – 橫樑調整路徑	1000 (1250)¹	1000 (1250)¹	1150 (1400)¹	1250 (1400)¹	mm
不含 T 型槽平台的重量⁸	899 (945)¹		1361 (1430)¹	3660 (3780)¹	kg
含 T 型槽平台的重量⁸	1137 (1182)¹		2082 (2232)¹		kg
具有 1000 mm 橫樑間距的機架剛性⁹	730	730	988	1529	kN/mm
具有 1000 mm 橫樑間距的機架剛性⁴	870	870	1332	1848	kN/mm
產品型號
標準高度	077533	924779	040159	079720
含 T 型槽板的標準高度	077370	079752	040158	079728
超高 + 500 mm	750972	077534	079755	079721
超高 +500 mm 含 T型槽平台	077535		079756
超高 +500 mm 含 T 型槽平台		079753		079733
不含 T 型槽平台的重量¹⁰		895 (941)¹
含 T 型槽平台的重量¹⁰		1133 (1178)¹		4860 (4980)¹

測試區域高度	標準	延伸250 mm	延伸500 mm
動態標稱力	25	25	25	kN
A – 試驗機架最大高度	1325	1575	1825	mm
_G100 – 含100mm行程作動缸的試驗機架最大高度	1865	2115	2365	mm
_G250 – 含250mm行程作動缸的試驗機架最大高度	2165	2415	2665	mm
B – 試驗機架最大寬度	660	660	660	mm
C – 試驗機架最大深度	450	450	450	mm
D1 – 立柱間距	460	460	460	mm
E – 柱直徑	65	65	65	mm
F – 下橫樑的上緣高度	75	75	75	mm
G – 最大測試區域高度¹	1070	1320	1570	mm
H – 工作測試區域最大高度²	310至1010	560 ...1260	810至1510	mm
J – 橫樑調整路徑³	700	700	700	mm
K – 重量⁴	300	315	330	kg
橫樑間距為1000mm時的機架剛性	300	300	300	kN/mm
夾持/調整：手動/手動	1037238	1037462	1037469
夾持/調整：手動/油壓	1036930	1036931	1037473
