扭轉振動

產品與應用 下載
測試荷重
  • 1 kN - 250 kN
  • 10 - 2,500 Nm
測試類型
  • 扭轉振動
測試標準
  • ASTM F1717
  • ASTM F2706
  • ISO 12189
  • ISO 7206-6

什麼是扭轉振動?

扭轉振動係指組件或系統發生扭轉時產生的振動。 當系統的一部分被扭曲而產生扭轉負載,進而導致系統回彈重新施加扭轉負載時,便會發生扭轉振動。

在許多案例中,扭轉負載也會與軸向負載(靜態或動態)相互疊加。 這種疊加的動態負載通常用於模擬影響組件的真實條件,例如在測試脊柱植入物時。

ZwickRoell 軸向扭矩試驗機

我們的軸向扭矩試驗機可用於多種扭轉測試,並因應您的具體應用進行調整。

  • LTM Torsion 電動扭矩試驗機
    搭載以線性馬達技術為基礎的驅動器之電動扭矩試驗機,配有10 Nm、20 Nm、30 Nm、50 Nm 或 100 Nm 扭矩驅動器,適用於 1 kN 至 10 kN 的測試負載
  • HCT 油壓伺服扭矩試驗機

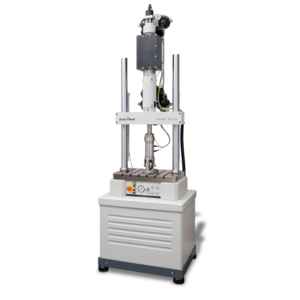

    該油壓伺服扭矩試驗機(桌上型)配有 250 Nm 扭矩驅動器,用於在測試負載高達 25 kN 時測定扭矩振動。
  • HBT 油壓伺服扭矩試驗機
    該油壓伺服扭矩試驗機(落地型)配有 2,500 Nm 扭矩驅動器,用於在測試負載高達 250 kN 時測定扭矩振動。

優勢及特點

電動軸向扭矩試驗機
油壓伺服軸向扭矩試驗機
LTM3 Torsion 電動軸向扭矩試驗機

電動軸向扭矩試驗機

  • 因其移動的質量低,故動態性能高
  • 速度範圍廣,可同時執行動態疲勞測試和慢靜態測試。
  • 用於機械活塞夾持的免維護和免調整止動器。
  • 無須額外的氣動、冷卻液、機油等供給。
  • 橫樑調整由馬達驅動,操作方便。
  • 速度可減至10 mm/s和24°/s,符合EN 60204-1的安全設定模式
  • 精確且低磨損的活塞桿軸承。
  • 可透過含有電氣監測功能的手柄簡單手動鎖定橫樑。
  • 60 mm的長活塞行程,可進行各式各樣的測試。
HCT 與 HBT 油壓伺服軸向扭矩試驗機

油壓伺服軸向扭矩試驗機

  • 油壓調整和手動夾緊上橫樑。
  • 將測試致動器安裝於上橫樑。
  • 扭轉剛性、無間隙長度補償聯軸器
  • 靜壓安裝無密封線性致動器
  • 用於腐蝕性介質測試的硬鉻T型槽平台及立柱。
  • 安全防護罩符合CE機械指令,視具體應用而定

testXpert R──我們的動態測試軟體

testXpert R軟體中,所有測試程式的結構都以工作流程為基礎,且符合實驗室的實際工作流程。 這個設定將透過邏輯清晰且可追溯的步驟指導使用者完成測試。 此外,無論簡單還是複雜的測試順序,都能直觀地透過雙軸定序器測試軟體的圖形塊編輯器加以創建和執行。

了解更多有關testXpert R測試軟體的訊息

用於扭轉振動測試的常見標準

  • ASTM F1717 ─ 椎骨切除術模型之脊柱植入物結構標準測試方法
    依ASTM F1717 標準進行測試時,除靜態測試外,還須對脊柱植入物進行多軸疲勞測試。
  • ASTM F2706 ─ 椎體切除模型之枕-頸和枕-頸-胸椎脊柱植入物結構標準試驗方法
    ASTM F2706 標準針對枕-頸和枕-頸-胸椎脊柱植入物的靜態測試方法,以及疲勞和疊加扭矩測試進行描述。
  • ISO 12189 ─ 植入式脊柱設備機械測試─使用前支撐進行植入組件疲勞測試的方法
    ISO 12189 標準描述了彈性脊柱植入組件的疲勞測試,以及所有類型脊柱植入組件的生物力學疲勞測試。
  • ISO 7206-6手術外科植入物 ─ 部分和全髖關節假體 ─ Part 6 :帶柄股骨組件頸部區域的耐久特性測試和性能要求
    ISO 7206-6 標準用於髖關節假體頸部區域的多軸疲勞測試。此測試模擬了向內生長良好的股骨柄。

技術總覽

LTM TorsionHCTHBT
動態扭轉負載電動試驗機動態扭轉負載油壓伺服試驗機動態扭轉負載油壓伺服試驗機
驅動電動油壓伺服油壓伺服
型號落地型試驗機桌上型試驗機落地型試驗機
最大軸向力1 kN
2 kN
3 kN
5 kN
10 kN
10 kN
25 kN
50 kN
100 kN
250 kN
扭轉驅動、動態10 Nm
20 Nm
30 Nm
50 Nm
100 Nm
100 Nm
250 Nm
500 Nm
1,000 Nm
2,500 Nm
旋轉角度持續旋轉±50°±50°
改裝扭轉驅動裝置--
典型應用
  • 脊柱植入物
  • 骨釘
  • 髖關節
  • 生產測試致動器
  • 連接橡膠金屬
  • 驅動組件
  • 凸輪軸
  • 連接橡膠金屬
  • 耦合組件

更加瞭解我們的動態扭轉負載相關產品!

我們的產品專家很樂意為您提供建議。

與我們聯繫

下載

名稱 類型 尺寸 下載
  • 產品資訊: LTM 1-3搭配扭轉驅動裝置 PDF 444 KB
  • 產品資訊: LTM 5-10搭配扭轉驅動裝置 PDF 714 KB
  • 產品資訊: HCT 油壓伺服(扭轉)試驗機 PDF 308 KB
  • 產品手冊: 動態和疲勞測試系统 PDF 5 MB
