雙軸和三軸試驗機

ZwickRoell提供雙軸和三軸材料測試的各種解決方案。 配備扭轉驅動的材料試驗機能夠保證材料或組件雙軸測試(結合扭轉的拉伸或壓縮測試)的快速和精確性,最大扭矩達10,000 Nm。 除了人工關節臼和人造骨骼,離合器片、轉向軸和凸輪軸都需要進行扭轉測試。

ZwickRoell試驗機產品線包含可以用於十字型測試的雙軸試驗機,測試力範圍為1kN至250kN。 該類試驗機有4個獨立的驅動,有兩種控制模式:主動/從動模式或使用testControl測量和控制電子系統分别控制的獨立控制模式。 雙軸試驗機特别適用於組件測試、研究,以及複雜的個性化測試工作。 2至200 N低負載雙軸和三軸試驗機非常適用於天然和人造彈性體和管狀生物材料的測試工作。

雙軸和三軸試驗機總覽

靜態扭轉測試

測試範圍在2Nm至2,000 Nm的扭轉驅動可用於材料和組件的扭轉測試。ZwickRoell提供多種多樣的試驗機來滿足不同的要求,包括多種安裝選項。

將這些扭轉驅動研發成一組模組化系統,並使這些模組系統同樣適用於改造。testXpert III測試軟體配備了一個針對多軸測試的專家版測試程序以及一個用於四軸測試的圖形化流程編輯器。對於純扭轉測試,可選用配備水平測試軸和可選的配重加載單元的TorsionLine試驗機。

雙軸拉伸測試(十字型測試)

材料試驗機的一個獨特的功能就是進行雙軸拉伸測試,用於測定材料的變形性能。該功能主要用於研究與開發,因為這可以在試樣的交點處施加確定的應力並對其進行觀測。

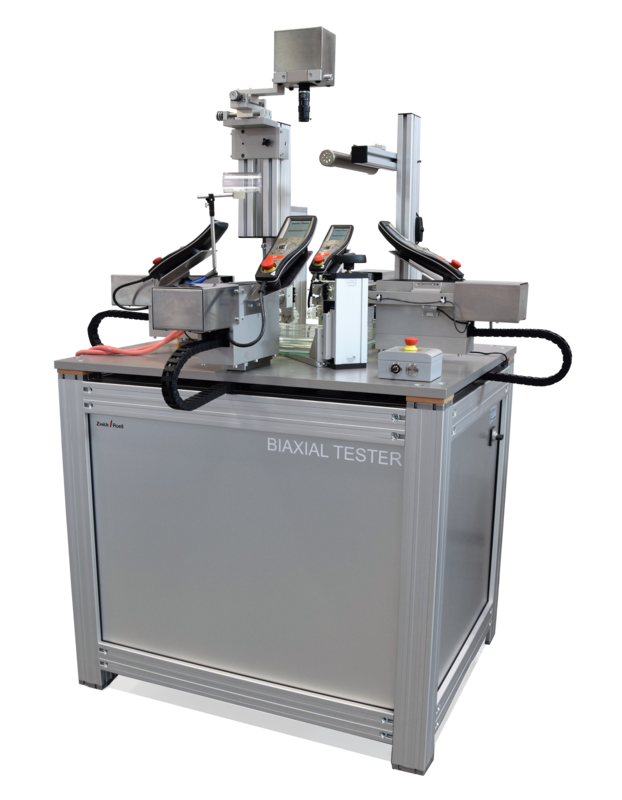

用於生物材料的雙軸試驗機

雙軸試驗機是為天然和人造彈性體的力學性能測試所開發。一體式的高度可調液槽可以在溫控液體介質中進行單軸和雙軸測試。

更多資訊

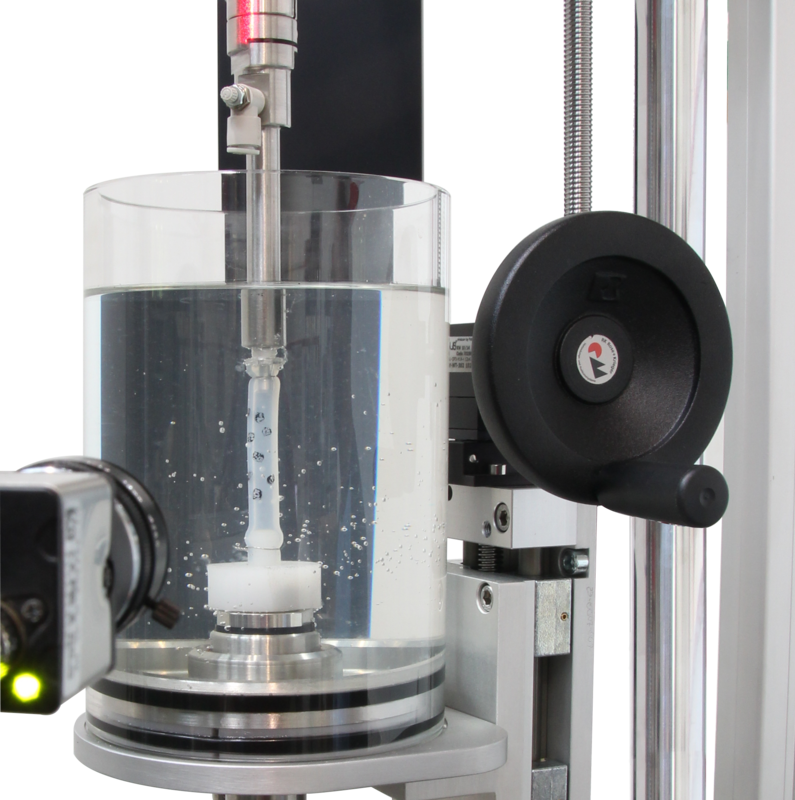

用於管狀生物材料的三軸試驗機(帶扭轉驅動)

這種三軸低負載試驗機用於在心血管組織上施加軸向力(拉伸)、内壓(膨脹)和旋轉運動(扭轉)。待測試細胞放在一個裝有溫控生理鹽水的介質槽中。

更多資訊

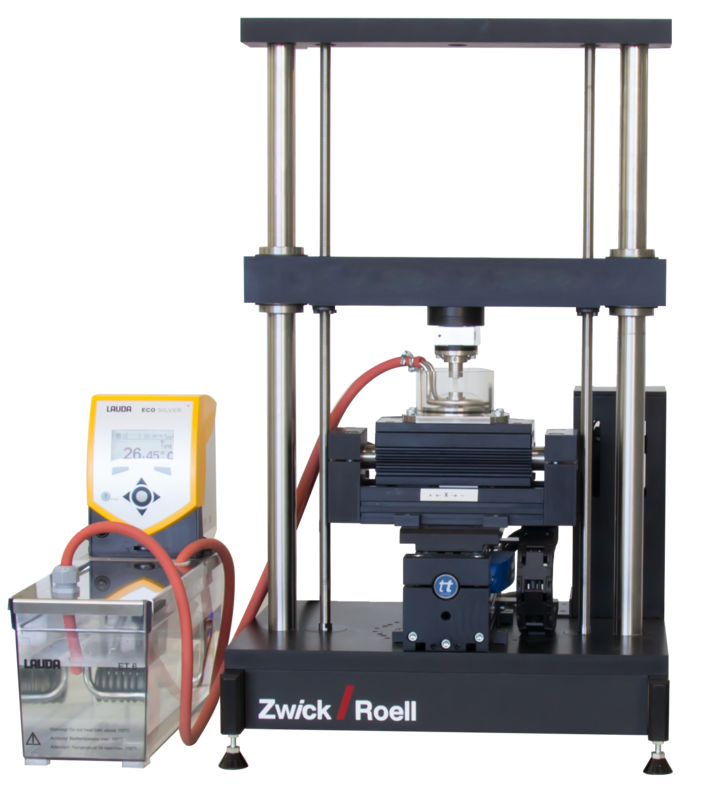

三軸負載試驗機

這種最大標稱負載為2 N的三軸低負載試驗機是為了測量生物(正交各向異性)細胞的剪切力所開發。

更多資訊

ZwickRoell可以提供標準和客製化雙軸材料試驗機

  • 配備4個高解析度線性驅動的水平雙軸低負載試驗機可對天然和人造彈性體進行單軸和雙軸測試,測試負載最高可達200 N。
  • 配備電動測試作動缸(水平定向)的雙軸試驗機可對薄膜/薄片、紙、彈性體和生物材料進行單軸或雙軸測試,測試負載最高可達2 kN
  • 配備電動測試作動缸(垂直定向)的雙軸試驗機可對金屬薄片、彈性體、塑膠和組件進行單軸或雙軸測試,測試負載最高可達50 kN
  • 桌上型(水平定向)雙軸試驗機可對金屬薄片、彈性體、塑膠和組件進行單軸或雙軸測試,測試負載最高可達150 kN
  • 雙軸試驗機(垂直定向)可對金屬薄片進行單軸或雙軸測試,測試負載最高可達250kN
