Kappa SS-CF

機電式蠕變試驗機,可用於長達10,000小時的測試 下載
測試荷重
  • 50 - 100 kN
溫度範圍
  • -80至+2,000°C
測試類型
  • CF, LCF
  • CCG, CFCG
  • FCGR,TMF
  • SSRT, HE
  • 蠕變
  • 應力鬆弛
  • 拉伸
  • 壓縮
  • 彎曲
測試標準
  • ISO 204
  • ASTM E139
  • EN 2002-005
  • ASTM E2714
  • ASTM E2760
  • 歐洲的熱機械疲勞實踐準則

用於高要求測試的最佳試驗機,也可在交變負載下使用

這台已獲專利的機電疲勞試驗機在過零點時無反向間隙,並配有中央導螺桿,是力和應變控制蠕變疲勞測試的理想選擇。 Kappa SS-CF試驗機具有高度的靈活性,涵蓋了蠕變測試的全部應用範圍,是在環境和高溫條件下進行各種交變負載測試的理想選擇。

  • 交變負載下的力和應變控制蠕變疲勞測試(過零點)
    例如CF、LCF、CFCG和TMF
  • 進階蠕變(潛變)測試
    —使用閾值及交替負載進行疲勞測試
    —應變建模(例:決定不同負載下的蠕變曲線)
    —搭配慢速應變測試(SSRT, slow strain rate)之蠕變測試
    —來自元件測試的蠕變資料
  • 靜態和循環裂紋增長/擴大測試
  • 氫脆測定
  • 無段測試力和溫度調節測試
  • 鬆弛測試
  • 蠕變測試直至斷裂
    - 蠕變失效
    - 應力失效
  • 經典蠕變測試
  • 該試驗機還可進行短期拉伸、壓縮和彎曲測試

優勢及特點

特定的機器設計
軸向對位
精確的試片溫度
智能電子裝置與軟體
優化延伸計
廣泛的配件
為未來技術變化做好準備

特定的機器設計

  • 專為疲勞測試設計且獲得了專利
  • 負載機架透過無間隙中央導桿驅動,並藉由四個鋼柱的精確引導提供準確的軸向加載
  • 可調節的橫樑使測試區域高度具有最大的靈活性
  • 高達 1000 Hz 的高驅動控制頻率,可在較大的應用範圍內實現精確的力與應變控制。
  • 高解析度的力量和行程測量確保獲得最佳控制特性,尤其是在非常低的測試速度下
  • 精確的加載速度,在 1μm/h 至 100 mm/min 空載或恆定負載的測量範圍內,設定速度的公差為 ±0.1%
  • 符合 DIN EN ISO 7500-1 的精準試驗機

軸向對位

  • 符合 ASTM E292 用於軸向對位的中央螺桿
  • 配件:用於拉伸/壓縮交替負載的固定負載串,具有符合 ASTM E012 的最佳對位特性
  • 選項:用於軸向對位的對位治具,符合 ISO 23788:2012 和 NADCAP 要求(± 5% 彎曲應力)

精確的試片溫度

  • 高溫爐、溫度箱或感應加熱系統 — 根據測試類型的測試溫度進行選擇
  • 一個、兩個或三個試片熱電偶 – 取決於試片長度
  • 熱電偶和爐子的自動和以試片為中心的夾帶 - 也適用於長伸長率和長測試持續時間的情況
  • 獨立於操作員的溫度控制,自動調整控制參數以適應影響因素,例如
    - 加熱速率和目標溫度
    - 試片尺寸、材料和形狀
    - 熱電偶數量
  • 保證沿試片的均勻溫度分佈
  • 達到目標溫度後試片溫度不會超調
  • 不再需要根據經驗確定各個溫度的控制參數
  • 溫度範圍寬,公差優於 ISO 204 和 ASTM E139:
    200°C 至 400°C:± 2 K
    400°C 至 1,150°C:± 1 K

智能電子裝置與軟體

  • 一致的工作流程導向將培訓需求降至最低
  • 應變和力量控制負載應用(無段/塊)
  • 可選擇的數位閉環力、應力和應變控制蠕變測試和應力鬆弛測試,以及使用者定義的負載循環
  • 測試性能和測試結果評估過程中易於操作
  • 高溫控制器的集成溫度控制
  • 測試前的溫度控制、記錄和文檔(加熱階段)
  • 精心設計的數據安全理念

優化延伸計

要獲得可靠的應變測量,延伸計應與測試應用達到最佳的匹配效果。因此,選擇合適的延伸計極為重要,這也是測試結果可重複的基礎。ZwickRoell工程師可幫助用戶選擇合適的延伸計,無需靠猜測來決定是使用光學延伸計還是接觸式延伸計:

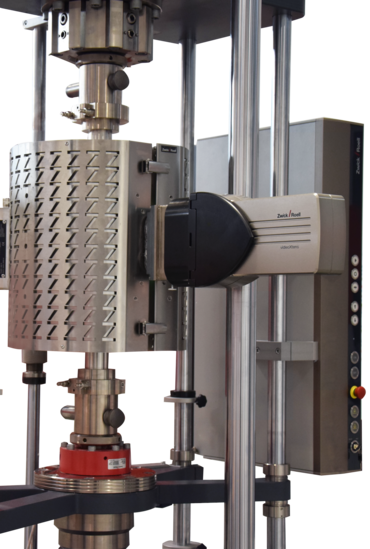

  • 非接觸式延伸計videoXtens
  • 側向連接的接觸式延伸計:
    - 帶高溫感測器的makroXtens
    - 側入式延伸計
  • 軸向連接的接觸式延伸計:
    - 套管式延伸計
    - 4桿延伸計
  • 用於測量裂紋增長的DCPD延伸計

如需進一步詳細資訊,請點擊此處

廣泛的配件

廣泛的機器配件選擇支持多種應用可能性,允許使用一台和同一台測試機在環境溫度、高溫和超高溫下進行測試。

  • 不同尺寸和槽的爐子
  • 溫度、真空和惰性氣體室
  • 感應加熱系統
  • 試片夾具和負載線
  • 接觸式和非接觸式延伸計
  • 安全外殼
  • 熱室解決方案

為未來技術變化做好準備

模組化設計意味著測試系統可以在需要時進行轉換或改造。此外,testControl II電子測量控制系統也會與新版本ZwickRoell軟件相容。

技術總覽
