Uchwyty mocujące i narzędzia badawcze do badania materiałów

Przyłączenie próby przez odpowiedni uchwyt mocujący i narzędzia badawcze jest podstawowym warunkiem bezpiecznego badania i uzyskania dokładnych wyników badawczych.

Dzięki szerokiej gamie uchwytów mocujących o różnych konstrukcjach, zakresach sił badawczych i temperaturach badawczych, ZwickRoell obejmuje nie tylko duże obszary zastosowań, takie jak badania tworzyw sztucznych, kompozytów i metalu , ale oferuje także dla innych gałęzi przemysłu, takich jak technika medyczna i przemysł farmaceutyczny, tekstylia, środki spożywcze & opakowania jak i papier & tektura najnowocześniejsze i zgodne z normami rozwiązania dla szerokiej gamy materiałów i kształtów próbek.

Najczęściej stosowanym badaniem jest badanie na rozciąganie. Stawia szczególnie wysokie wymagania uchwytom mocującym, ponieważ siła badawcza nie jest skierowana prostopadle do próbki - jak w próbach ściskania i zginania - ale działa dokładnie w przeciwnym kierunku. Dlatego próba do rozciągania zawsze wymaga odpowiednich elementów na swoich końcach (główkach), aby przenieść siłę badawczą na uchwyt mocujący.

ZwickRoell oferuje także szerokie spektrum uchwytów mocujących i narzędzi badawczych do prób ściskania i prób zginania.

Uchwyty mocujące do rozciągania Narzędzia badawcze Kryteria wyboru

Kryteria wyboru uchwytów do próbek rozciągających

Uchwyt mocujący (Zasada działania)Rozmiary (max. siła badawcza)Zakres temperatury stosowaniaPunkt ciężkości stosowania
Śrubowy uchwyt mocujący0,02-50 kN-70°…+250°Folie z tworzyw sztucznych, próby paskowe, taśmy, liny, sznury, pręty wiosełkowe, blachy i cienkie blachy, druty, cienkie druty, taśmy, rury, próbki wiosełkowe, próby płaskie i okrągłe, włókna tekstylne, przędza, włóknina, taśmy przenośnikowe, pasy
Sprężynowo-śrubowy uchwyt mocujący0,02-0,05 kN-15°…+80°Folie z tworzyw sztucznych, druty, cienkie druty, włókna tekstylne, cienkie przędze, przędze elastyczne, materiały wrażliwe na zacisk
Pneumatyczny uchwyt mocujący0,02-100 kN-70°…+250°Folie z tworzyw sztucznych, próby paskowe, taśmy, monofilamenty, liny, sznury, pręty wiosełkowe, blachy i cienkie blachy, druty, cienkie druty, taśmy, rury, próbki wiosełkowe, próbki płaskie i okrągłe, przędza, włóknina, ogólnie tkaniny i techniczne tkaniny, sznury, liny , linki, przenośniki taśmowe, pasy
Hydrauliczny uchwyt mocujący10-2500 kN-70°…+250°Folie z tworzyw sztucznych, monofilamenty, pręty wiosełkowe, blachy i cienkie blachy, druty, cienkie druty, taśmy, rury, próbki wiosełkowe, próbki płaskie i okrągłe, profile, włóknina, ogólnie tkaniny i techniczne tkaniny, geotekstylia, przenośniki taśmowe, pasy
Klinowy uchwyt mocujący2,5-600 kN-70°…+250°Monofilamenty, pręty wiosełkowe, blachy i cienkie blachy, druty, cienkie druty, taśmy, rury, próbki wiosełkowe, próbki płaskie i okrągłe, przenośniki taśmowe, pasy
Klinowo - śrubowy uchwyt mocujący0,5-250 kN-40°…+250°Pręty wiosełkowe z tworzyw sztucznych, blachy i cienkie blachy, druty, cienkie druty, taśmy, rury, próbki wiosełkowe, próbki płaskie i okrągłe, przenośniki taśmowe, pasy
Szczypcowy uchwyt mocujący0,5-10 kN-40°…+250°Folie z tworzyw sztucznych, próby paskowe, blachy i cienkie blachy, próbki płaskie, przenośniki taśmowe, pasy
Uchwyt mocujący z przegubem0,3-2,5 kN-15°…+80°Folie z tworzyw sztucznych, próby paskowe, włóknina
Walcowy uchwyt mocujący2,5-250 kN-70°…+250°Taśmy i pasy
Uchwyt mocujący z krzywką0,5-20 kN+10…35°Próbki płaskie, paski, taśmy, przędza, kord oponowy, drut, włókno ciągłe i odcinkowe, przędza o małej gęstości, sznurek, multifilamenty, oplot metalowy, drut, sznurek stalowy

ZwickRoell oferuje również różne specjalne uchwyty mocujące i oprzyrządowanie:

Czy masz pytania, dotyczące naszej kompleksowej oferty uchwytów mocujących i narzędzi badawczych?

Chętnie odpowiemy na Państwa pytania!

Proszę o poradę

Downloads

Nazwa Typ Wielkość Download
  • Broszura produktu: Uchwyty mocujące i narzędzia badawcze PDF 4 MB

Który uchwyt mocujący jest właściwy?

Wybór metody badawczej
Wybór na podstawie materiału / kształtu próbki
Wybór zasady działania / wymagania mechaniczne
Uwzględnienie warunków ogólnych
Wybór odpowiedniego uchwytu mocującego zgodnie z metodą badania

Wybór metody badawczej

  • Przyłącze próby jest podstawowym warunkiem każdego badania. Bezpieczne badanie i dokładne wyniki badania są możliwe tylko w przypadku doskonale działającego uchwytu mocującego / narzędzia badawczego. Dlatego tak ważny jest wybór odpowiedniego uchwytu mocującego do każdego badania.
  • Dzięki szerokiej gamie uchwytów mocujących i narzędzi badawczych ZwickRoell obejmuje szeroki zakres zastosowań w badaniach rozciągania, ściskania, zginania, rozciągania przy ścinaniu i badaniach cyklicznych.
kollage-probenarten

Wybór na podstawie materiału / kształtu próbki

  • Ze względu na odmienną budowę i funkcję, każdy uchwyt mocujący nadaje się do innego kształtu próbki, wymiarów próbki, właściwości materiału oraz odpowiednio wymaganych zakresów siły i odkształceń
  • Specyficzne właściwości różnych materiałów, takie jak twardość, wytrzymałość, odkształcalność, elastyczność lub jakość powierzchni, odgrywają decydującą rolę przy wyborze odpowiedniego uchwytu mocującego
wirkprinzip-kollage-fo

Wybór zasady działania / wymagania mechaniczne

  • W zależności od kształtu próbki siła może być przenoszona dopasowana siłowo lub zamknięta siłowo. Jednakże w przypadku większości prób rozciągania siłę badawczą można przenosić jedynie w sposób dopasowujący się do siły, ponieważ podstawowymi produktami są druty, taśmy, pasy, liny, arkusze lub inne płaskie konstrukcje. W zależności od wymaganej siły mocowania lub dostępnych powierzchni mocowania można wybierać pomiędzy uchwytami mocującymi samozaciskowymi lub zaciskanymi zewnętrznie.
  • Różne wymagania mechaniczne stawiane uchwytom mocującym znacznie się różnią – od wymaganego zakresu siły i szerokości otwarcia po zmienne zakresy temperatur.
Wybór uchwytu mocującego z uwzględnieniem znormalizowanych wprowadzeń

Uwzględnienie warunków ogólnych

  • Oprócz uwzględnienia wymagań standardowych, przy wyborze ważną rolę odgrywają ogólne warunki badania. Na przykład przy dużej przepustowości próbek zalecane jest automatyczne przyłożenie siły mocowania, jak ma to miejsce w pneumatycznych i hydraulicznych uchwytach mocujących.
  • W przypadku wielu różnych badań uchwyt mocujący powinien być jak najbardziej elastyczny. Zmniejsza to wysiłek, czas i koszty przezbrojenia oraz zwiększa łatwość użytkowania.

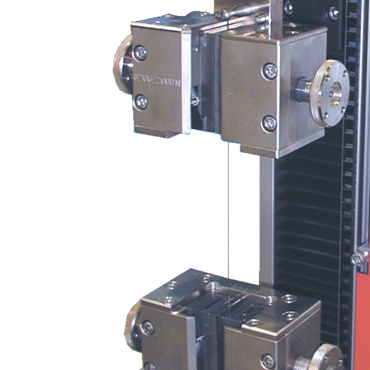

Śrubowy uchwyt mocujący

Śrubowy uchwyt mocujący jest jednostronnie zamykanym uchwytem mocującym. Otwieranie i zamykanie, jak i nanoszenie siły zamykania przed badaniem osiąga się przez wrzeciono. W przypadku śrubowych uchwytów mocujących siła zaciskająca jest przykładana ręcznie lub za pomocą silnika elektrycznego. Można je stosować do mniejszych i większych sił badawczych (od 20 N do 50 kN) oraz cienkich próbek, takich jak cienkie druty, włókna i folie .

Maksymalna szerokość otwarcia wynosi 31 mm (zmienna w zależności od zastosowanych wkładek). Standardowy zakres zastosowań obejmuje temperatury badawcze od -70°C do +250°C. Siła mocowania zależy od momentu dokręcania i sztywności uchwytu mocującego.

Zalety & Cechy charakterystyczne śrubowego uchwytu mocującego:

  • Proste i szybkie badanie także połączonych (asymetrycznych) próbek dzięki możliwości regulacji wkładki przeciwstawnej
  • Zakres pomiarowy głowicy pomiaru siły można szeroko wykorzystać dzięki lekkiej konstrukcji uchwytu mocującego.
  • Jeśli konfiguracja badawcza ulegnie zmianie, wkładki można wymienić szybko i łatwo bez użycia narzędzi. Wkładki są automatycznie centrowane.
  • Bezpieczne trzymanie próbki osiąga się za pomocą łożysk kulkowych, nawet przy niewielkich siłach obsługowych.
  • Duża szerokość otwarcia pozwala na elastyczny zakres zastosowań.
  • Bezpieczne trzymanie próbki jest gwarantowane nawet przy zmieniających się zastosowaniach. Dzięki dużemu wyborowi wkładek uchwyt mocujący można optymalnie dostosować do konkretnego zastosowania.
  • Nawet kurczące się próbki są bezpiecznie utrzymywane dzięki automatycznemu ponownemu naprężeniu za pomocą pakietu sprężyn talerzowych.
  • Uchwyt mocujący jest łatwy w obsłudze w komorze temperaturowej i dzięki swojej małej masie szybko osiąga temperaturę badania.
  • Precyzyjne wyniki badawcze przy jednoczesnej dużej częstotliwości cykli dzięki umieszczeniu próbki pośrodku za pomocą łatwo regulowanego ogranicznika próbki.
  • Szybkie i łatwe wprowadzanie oraz mocowanie próbki dzięki ergonomicznej i otwartej konstrukcji.

Downloads Śrubowy uchwyt mocujący

Nazwa Typ Wielkość Download
  • Informacja o produkcie: Śrubowy uchwyt mocujący, Fmax 20 N PDF 825 KB
  • Informacja o produkcie: Śrubowy uchwyt mocujący, Fmax 200 N PDF 132 KB
  • Informacja o produkcie: Śrubowy uchwyt mocujący, Fmax 200 N PDF 995 KB
  • Informacja o produkcie: Śrubowy uchwyt mocujący, Fmax 500 N PDF 147 KB
  • Informacja o produkcie: Śrubowy uchwyt mocujący, Fmax 1 kN PDF 493 KB
  • Informacja o produkcie: Śrubowy uchwyt mocujący, Fmax 2,5 kN PDF 2 MB
  • Informacja o produkcie: Śrubowy uchwyt mocujący, Fmax 5 kN / 10 kN PDF 485 KB
  • Informacja o produkcie: Uchwyt mocujący do materiałów uszczelniających, Fmax 10 kN PDF 860 KB
  • Informacja o produkcie: Śrubowy uchwyt mocujący, Fmax 20 kN PDF 208 KB

Sprężynowo-śrubowy uchwyt mocujący

Sprężynowo-śrubowy uchwyt mocujący nadaje się szczególnie do badań z bardzo małymi siłami (Fmax 20 N do 50 N). Jego masa jest na tyle mała w stosunku do siły nominalnej podłączonej głowicy pomiaru siły, że zakres pomiaru siły nie jest ograniczony. Siła zacisku generowana jest przez sprężynę o wstępnie regulowanej sile. W ten sposób materiały wrażliwe na zaciskanie można zawsze badać przy tej samej sile mocowania.

Zalety i cechy sprężynowo-śrubowego uchwytu mocującego

  • Precyzyjne wyniki badań przy jednoczesnej dużej częstotliwości cykli dzięki wspomaganiu centrowania przy wprowadzaniu drutów i gwintów
  • Stała siła zacisku pozwala na uzyskanie powtarzalnych wyników badań.
  • Szybkie i łatwe wprowadzanie oraz mocowanie próbki dzięki ergonomicznej i otwartej konstrukcji
  • Wkładki można przechylać, dzięki czemu można je precyzyjnie dopasować do próbki.
  • Zakres pomiarowy głowicy pomiaru siły można szeroko wykorzystać dzięki lekkiej konstrukcji uchwytu mocującego.
  • W przypadku zmiany zastosowania wkładki można wymienić szybko i łatwo bez użycia narzędzi. Wkładki są przy tym automatycznie centrowane (tylko przy Fmax 20 N)

Downloads Sprężynowo-śrubowy uchwyt mocujący

Nazwa Typ Wielkość Download
  • Informacja o produkcie: Sprężynowo-śrubowy uchwyt mocujący, Fmax 20 N PDF 175 KB
  • Informacja o produkcie: Sprężynowo-śrubowy uchwyt mocujący, Fmax 50 N PDF 313 KB

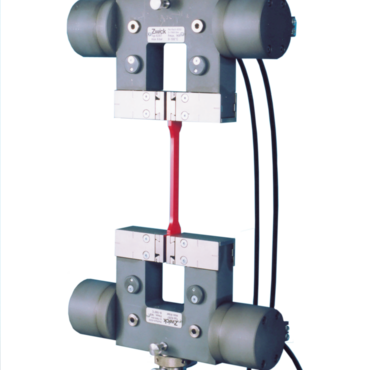

Pneumatyczny uchwyt mocujący

Pneumatyczne uchwyty mocujące są stosowane w szczególności tam, gdzie różne, szczególnie wrażliwe na zaciskanie materiały muszą być mocowane przy niewielkim wysiłku podczas przezbrojenia. Siła zacisku jest generowana przez cylindry pneumatyczne, które działają na wkładki mocujące bezpośrednio lub poprzez system dźwigni.

Cechy wszystkich pneumatycznych uchwytów mocujących:

  • Poprzez oddzielenie siły rozciągania i siły zaciskania zapewniona jest stała siła mocowania podczas całej procedury badawczej. Nawet w przypadku kurczących się próbek siła zaciskania jest utrzymywana równomiernie przez stale stosowane ciśnienie pneumatyczne.
  • Ciśnienie nacisku na próbkę jest powtarzalne.
  • Próbki wrażliwe na zacisk można bezpiecznie trzymać poprzez regulację ciśnienia pneumatycznego, co pozwala uniknąć pęknięć zacisku.
  • Obciążenie rozciągające może być przykładane statycznie lub w sposób oscylacyjny. W zależności od typu możliwe są również próby ściskania i pod obciążeniem zmiennym.
  • Głównym oddziaływaniem jest obciążenie rozciągające. Może być przykładane statycznie lub w sposób oscylacyjny. W zależności od typu można również przeprowadzić także próby ściskania i pod obciążeniem zmiennym.
  • Ze względu na zasadę konstrukcyjną przestrzeń zaciskowa jest swobodnie dostępna.
  • Dlatego przy większych uchwytach mocujących mogą być adaptowane mniejsze głowice pomiaru siły, uchwyty mocujące i narzędzia badawcze z mniejszym nakładem czasu bez demontażu uchwytów mocujących.
  • Istnieje duża różnorodność wkładek pod względem materiału, powierzchni i wielkości powierzchni mocowania.
  • Pneumatyczne uchwyty mocujące stanowią ekonomiczną alternatywę dla hydraulicznych uchwytów mocujących.

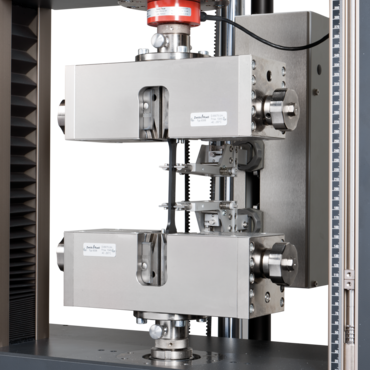

Jednostronnie zamykane pneumatyczne uchwyty mocujące

Jednostronnie zamykane pneumatyczne uchwyty mocujące mogą być stosowany do symetrycznego i niesymetrycznego mocowania próby na rozciąganie (na przykład do badania ścinania przy rozciąganiu). Otwieranie i zamykanie, jak i nanoszenie siły zamykania przed badaniem osiąga się pneumatycznie, poprzez zawór dźwigni uchylnej na uchwycie mocującym. Zmiana ciśnienia zamykania na uchwycie mocującym nie jest możliwa. Nie jest wymagana dodatkowa pneumatyczna jednostka sterująca, ale można ją wykorzystać jako alternatywę. Przeciwna wkładka może być ustawiana stopniowo. Nadają się do siły badawczej od 20 N do 30 kN.

Zalety jednostronnie zamykanych pneumatycznych uchwytów mocujących

  • Nawet kurczące się próbki są bezpiecznie utrzymywane przez stałe ciśnienie pneumatyczne.
  • Stała siła zacisku pozwala na uzyskanie powtarzalnych wyników badań.
  • Wysoka przepustowość próbek dzięki szybkiemu wprowadzaniu i precyzyjnemu centrowaniu próbki za pomocą wzorca wprowadzającego i rowka prowadzącego.
  • Prosta i szybka wymiana próbek poprzez obsługę uchwytu mocującego za pomocą dźwigni wahliwej.
  • Proste i szybkie badanie także połączonych (asymetrycznych) próbek dzięki możliwości regulacji wkładki przeciwstawnej.
  • Szybkie i łatwe wprowadzanie oraz mocowanie próbki dzięki ergonomicznej i otwartej konstrukcji.
  • Specjalna jednostka przyłączeniowa do stosowania w komorze temperaturowej ze zintegrowanym doprowadzeniem sprężonego powietrza. Szalka wychwytująca dla skondensowanej wody troszczy się o osobne odprowadzenie wody z przestrzeni badawczej. Przeciwstawna wkładka może być przestawiana płynnie lub stopniowo.

Dwustronnie zamykane pneumatyczne uchwyty mocujące

Dwustronnie zamykane pneumatyczne uchwyty mocujące są zawsze zamykane symetrycznie do osi rozciągania. Eliminuje to potrzebę ustawiania grubości. Wkładki są zabezpieczone przetyczką z gwintem. Można je wymienić bez użycia specjalnych narzędzi. Dodatkowa pneumatyczna jednostka sterująca nie jest potrzebna. Wkładki są delikatnie otwierane i zamykane za pomocą zaworu wahliwej dźwigni. Daje to korzyści w postaci regulacji zera siły. Pneumatyczne ciśnienie mocujące na uchwycie mocującym nie może zostać zmienione. Jest to możliwe tylko przy zastosowaniu dodatkowego zaworu ograniczającego ciśnienie.

Zalety dwustronnie zamykanych pneumatycznych uchwytów mocujących

  • Symetryczne zamykanie wkładek oszczędza czas ustawiania przy zmianie grubości próbki i zapewnia, że ​​próbka jest zamocowana dokładnie w osi badania.
  • W przypadku zmiany zastosowania wkładki można wymienić szybko i łatwo bez użycia narzędzi. Wkładki są automatycznie centrowane.
  • Stała siła zacisku pozwala na uzyskanie powtarzalnych wyników badań.
  • Nawet kurczące się próbki są bezpiecznie utrzymywane przez stałe ciśnienie pneumatyczne.
  • Prosta i szybka wymiana próbek poprzez obsługę uchwytu mocującego za pomocą dźwigni wahliwej.
  • Szybkie i łatwe wprowadzanie oraz mocowanie próbki dzięki ergonomicznej i otwartej konstrukcji.
  • Siła mocowania jest zawsze stała, niezależnie od siły badawczej, dzięki czemu dobrze nadaje się do materiałów wrażliwych na zacisk lub gdy wymagana jest duża przepustowość próbek.
  • Zawsze zamyka się symetrycznie do osi rozciągania. Dlatego próba zostaje zamocowana właściwie w osi. Dopasowywanie do grubości próbki nie jest już konieczne.

Korpus przez klin Pneumatyczny uchwyt mocujący

W przypadku pneumatycznego uchwytu mocującego nacisk położony jest na szybkie, powtarzalne i przede wszystkim równoległe mocowanie. Pełna siła mocowania jest dostępna od samego początku, dzięki czemu pozostające nieruchome wkładki przenoszą prędkość badawczą bezpośrednio na próbkę. W pneumatycznych uchwytach mocujących z serii korpus przez klin pozycja wkładek, przy mocowaniu próby, w urządzeniu badawczym pozostaje stała. Długość mocowania jest tym samym niezależna od grubości próby.

Przedłużki są po prostu wkładane do stosowania w komorze temperaturowej. Cylinder pneumatyczny znajduje się zatem na zewnątrz komory.

Zalety Korpus przez klin Pneumatyczny uchwyt mocujący:

  • Niezależnie od tego, czy masz wrażliwe próbki, czy krótkie mocowanie, te symetrycznie zaprojektowane uchwyty mocujące gwarantują optymalne mocowanie.
  • Długość mocowania do określenia dokładnego wydłużenia nominalnego jest niezależna od średnicy próbki. Czas weryfikacji jest zminimalizowany.
  • Niska waga i kompaktowa konstrukcja ułatwiają obsługę, zapewniają krótkie czasy nagrzewania i chłodzenia w komorze temperaturowej oraz umożliwiają pokonywanie dużych dróg przemieszczenia.
  • Całkowicie bezpieczne trzymanie próbek, które łatwo się wyślizgują już na początku badania.

Pneumatyczny uchwyt mocujący do komory temperaturowej

Pneumatyczne uchwyty mocujące są także specjalnie skonstruowane do stosowania w komorach temperaturowych . Te uchwyty mocujące mają specjalną jednostkę przyłączeniową do stosowania w komorze temperaturowej ze zintegrowanym doprowadzeniem sprężonego powietrza. Szalka wychwytująca dla skondensowanej wody troszczy się o osobne odprowadzenie wody z przestrzeni badawczej. Przeciwstawna wkładka może być przestawiana stopniowo lub krokowo.

Wysokość jednostki przyłączeniowej zależy od zastosowanego systemu badawczego, komory temperaturowej i warunków skoku próbki w komorze temperaturowej. Jest zatem ustalana na podstawie zamówienia.

Jednostka sterująca pneumatyki

Jednostka sterująca pneumatyki zapewnia bezpieczną pracę zgodnie ze wszystkimi normami i elastyczne opcje obsługi:

  • Obsługa przyciskami bezpośrednio na jednostce sterującej
  • Sterowanie nożne za pomocą jednostki pedałów
  • Ergonomiczny pilot zdalnej obsługi z wyświetlaczem
  • Połączenie z oprogramowaniem badawczym testXpert

Pneumatyczną jednostkę sterującą można łączyć ze wszystkimi wersjami pneumatycznych uchwytów mocujących i ram obciążeniowych z portfolio serii firmy ZwickRoell. Nadaje się do próbek niestabilnych wymiarowo, wrażliwych na zaciskanie i łatwo ślizgających się, nawet gdy grubość próbki maleje, a także w przypadku dużej przepustowości próbek i często zmieniających się materiałów próbek.

Opis funkcji
Maksymalne bezpieczeństwo
Wysoka funkcjonalność i ergonomia
Połączenie z oprogramowaniem badawczym testXpert

Opis funkcji

Ciśnienie zamykania uchwyty mocującego może być ustawiane przez pneumatyczną jednostkę sterującą i opcjonalnie przez oprogramowanie badawcze testXpert III, stopniowo i w sposób powtarzalny. Próba jest bezpiecznie trzymana i podczas badania unika się zniszczenia zacisku.

Otwieranie i zamykanie uchwytu mocującego osiąga się przyciskami na maszynie wytrzymałościowej. Dodatkową łatwość użytkowania można uzyskać za pomocą opcjonalnej jednostki pedałów lub pilota zdalnej obsługi maszyny.

Maksymalne bezpieczeństwo

Pneumatyczna jednostka sterująca firmy ZwickRoell spełnia wszystkie wymagania prawne (np. Dyrektywa maszynowa 2006/42/WE, informacje BIA i arkusz kalkulacyjny 330 216). Najwyższy poziom bezpieczeństwa użytkownika zapewniamy poprzez następujące funkcje:

  • W przypadku stosowania pneumatycznie zamykanych uchwytów mocujących: Ruch zamykający wkładek tylko tak długo, jak długo wciśnięty jest przycisk zamykający. Jeżeli w niebezpiecznej sytuacji zostanie zwolniony przycisk zamykający, uchwyt mocujący natychmiast przejdzie w stan bezpieczny.
  • Maksymalna prędkość zamykania wynosząca 10 mm/s zapewnia czas reakcji i jest niezależna od ciśnienia zasilania.
  • Zmniejszone ciśnienie podczas zamykania zapewnia dodatkowe bezpieczeństwo.
  • W przypadku stosowania uchwytów mocujących zamykanych sprężyną: Wystarczy szybkie naciśnięcie przycisku zamykającego, a uchwyt mocujący zamyka się szybko i całkowicie bezpiecznie z siłą < 150 N.
  • Połączenie elektryczne z wyłącznikiem awaryjnym maszyny zapewnia bezpieczeństwo całego systemu.
  • W przypadku przerwania dopływu powietrza lub prądu uchwyt mocujący nie wykonuje żadnego niekontrolowanego ruchu, zawsze pozostaje w bezpiecznym stanie.

Wysoka funkcjonalność i ergonomia

Twoja próbka jest zawsze doskonale zamocowana i trzymana, niezależnie od właściwości materiału próbki. Zapewnia to wiarygodne wyniki badań. W porównaniu z mechanicznymi uchwytami mocującymi, czasy cykli są znacznie krótsze.

  • Stała i powtarzalna siła zacisku nawet przy malejącej grubości próbki lub wahaniach ciśnienia w sieci sprężonego powietrza.
  • Opcjonalny moduł pedałów pozostawia wolne ręce, na przykład podczas mocowania próbek badawczych, które nie są stabilne wymiarowo.
  • Ciśnienie zacisku jest wyświetlane za pomocą manometru na jednostce sterującej i można je płynnie regulować w zakresie od 1,5 do 10 barów. Oznacza to, że próbki, które łatwo się ślizgają, można bezpiecznie trzymać przy użyciu dużych sił mocowania, a próbki wrażliwe na zaciskanie można bezpiecznie trzymać przy użyciu małych sił mocowania.
  • Maksymalny komfort obsługi osiąga się dzięki niewielkim siłom obsługowym i krótkim czasom pracy.
  • Stosowanie uchwytów mocujących zamykanych sprężyną dodatkowo zwiększa wydajność i przepustowość próbek.

Połączenie z oprogramowaniem badawczym testXpert

Zajmujące mało miejsca połączenie pneumatycznej jednostki sterującej z elektroniką maszyny i integracja z koncepcją stanowiska badawczego dają dalsze korzyści:

  • Integracja uchwytów mocujących z koncepcją stanowiska badawczego w celu zapewnienia zrozumiałych i powtarzalnych warunków badawczych oraz najwyższego poziomu bezpieczeństwa systemu badawczego i użytkowników. Koncepcja stanowiska badawczego umożliwia wstępne zdefiniowanie i zapisanie wszystkich istotnych ustawień, zapewniając w ten sposób dokładnie powtarzalne warunki badawcze.
  • Większą przepustowość próbki gwarantuje możliwość automatycznego otwarcia uchwytu mocującego i przejścia do pozycji wyjściowej po zakończeniu badania.
  • Znacznie zmniejszone odległości osiąga się dzięki elastycznemu rozmieszczeniu opcjonalnego modułu pedałów i pilota zdalnego sterowania maszyny, za pomocą którego można ergonomicznie obsługiwać uchwyty mocujące.
  • Maksymalne bezpieczeństwo dzięki monitorowaniu ograniczeń siły potrzebnych do otwarcia uchwytów mocujących.
  • Zastosowany wybór zacisku można w przejrzysty sposób ustawić w testXpert III za pomocą opcjonalnego wstępnego wyboru ciśnienia mocowania.

Downloads Pneumatyczny uchwyt mocujący

Nazwa Typ Wielkość Download
  • Informacja o produkcie: Pneumatyczny uchwyt mocujący, Fmax 50 N / 200 N PDF 511 KB
  • Informacja o produkcie: Pneumatyczny uchwyt mocujący, Fmax 200 N PDF 485 KB
  • Informacja o produkcie: Pneumatyczny uchwyt mocujący, Fmax 500 N PDF 726 KB
  • Informacja o produkcie: Pneumatyczny uchwyt mocujący, Fmax 1 kN, zintegrowany zawór regulujący PDF 326 KB
  • Informacja o produkcie: Pneumatyczny uchwyt mocujący, Fmax 1 kN PDF 3 MB
  • Informacja o produkcie: Pneumatyczny uchwyt mocujący, Fmax 2,5 kN PDF 3 MB
  • Informacja o produkcie: Pneumatyczny uchwyt mocujący, Fmax 5 kN / 10 kN / 30 kN PDF 387 KB
  • Informacja o produkcie: Pneumatyczny uchwyt mocujący, Fmax 20 N PDF 596 KB
  • Informacja o produkcie: Pneumatyczny uchwyt mocujący, Fmax 200 N / 1 kN PDF 316 KB
  • Informacja o produkcie: Pneumatyczny uchwyt mocujący, Fmax 2,5 kN PDF 517 KB
  • Informacja o produkcie: Pneumatyczny uchwyt mocujący, Fmax 10 kN / 20 kN PDF 805 KB
  • Informacja o produkcie: Pneumatyczny uchwyt mocujący, Fmax 50 kN / 100 kN PDF 661 KB
  • Informacja o produkcie: Pneumatyczny uchwyt mocujący Korpus przez klin Fmax 10 kN / 20 kN PDF 2 MB
  • Informacja o produkcie: Pneumatyczny uchwyt mocujący do komory temperaturowej, Fmax 200 N / 2,5 kN PDF 257 KB
  • Informacja o produkcie: Pneumatyczny uchwyt mocujący do komory temperaturowej, Fmax 1 kN PDF 604 KB
  • Informacja o produkcie: Pneumatyczny uchwyt mocujący do komory temperaturowej, Fmax 10 kN / 20 kN PDF 3 MB
  • Informacja o produkcie: Jednostka sterująca pneumatyki PDF 225 KB

Chcesz dowiedzieć się więcej na temat różnych uchwytów mocujących?
Chętnie Ci doradzimy!

Proszę o poradę

Hydrauliczny uchwyt mocujący

Hydrauliczne uchwyty mocujące stosowane są przede wszystkim tam, gdzie wymagane są siły badawcze od 50 kN i duże siły mocowania (możliwe Fmax od 10 kN do 2000 kN). Ciśnienie mocowania jest dokładnie powtarzalne.

Zasada działania hydraulicznego uchwytu mocującego

Ciśnienie oleju jest regulowane na agregacie hydraulicznym zgodnie z wymaganym ciśnieniem zamykania uchwytu mocującego. Jednostka sterująca reguluje proces zamykania i otwierania oddzielnie dla górnego i dolnego uchwytu mocującego.

W przypadku uniwersalnego agregatu hydraulicznego proces zamykania jest poza tym podzielony na fazę zamykania i zaciskania. Podczas fazy zamykania próbka jest początkowo trzymana w górnym końcu ze względów bezpieczeństwa. W fazie zaciskania przykładana jest wówczas pełna siła mocowania, której wielkość zależy od oczekiwanej siły rozciągającej.

Cylinder dwustronnego działania
Wszystkie hydrauliczne uchwyty mocujące są wyposażone w cylindry dwustronnego działania. Oznacza to, że uchwyt mocujący nie jest otwierany za pomocą sprężyny powrotnej, lecz hydraulicznie. Ciśnienie zamykania i otwierania można regulować.

W porównaniu do cylindrów jednostronnego działania, w przypadku których otwieranie następuje za pomocą sprężyny powrotnej, cylindry dwustronnego działania mają tę zaletę, że uchwyty mocujące zawsze otwierają się bezpiecznie. Dotyczy to również sytuacji, gdy próbka zostanie przechylona lub zakleszczona. Ponadto nie trzeba wykonywać całego suwu otwierania, ponieważ proces otwierania można przerwać w dowolnym momencie za pomocą przycisku stop. Suw otwierania można regulować w zależności od grubości. Oszczędza to czas badania i zmniejsza ryzyko zmiażdżenia, szczególnie w przypadku cienkich próbek

Hydrauliczny uchwyt mocujący - Warianty

Jednostronnie zamykany hydrauliczny uchwyt mocujący

Jednostronnie zamykane hydrauliczne uchwyty mocujące mogą być stosowany do symetrycznego i niesymetrycznego mocowania próby na rozciąganie (na przykład do badania ścinania przy rozciąganiu). Grubość próbki reguluje się za pomocą jednostki wrzecionowej.

Jednostronnie zamykane hydrauliczne uchwyty mocujące dostępne są również w wersji z cylindrem tandemowym do równomiernego przyłożenia siły do ​​próbki (szczególnie przydatne do badania tkanin, tekstyliów i geotekstyliów).

Zalety i cechy jednostronnie zamykanego hydraulicznego uchwytu mocującego

  • Hydrauliczne uchwyty mocujące mają mimośrodowy kształt tłoka i duży skok tłoka. Skutkuje to wyjątkowo głębokim położeniem powierzchni zaciskowych i dużą szerokością otwarcia.
  • Dzięki wyrównaniu wkładek, uchwytu mocującego i tłoka można wprowadzać także krótkie próbki.
  • Optymalne mocowanie wrażliwych materiałów zostaje zagwarantowane przez zdefiniowane przyłożenie siły.
  • Ciśnienie mocowania jest dokładnie powtarzalne.
  • Uchwyty mocujące można zamontować w trzech różnych pozycjach kątowych (0°, 45° i 90°) względem systemu badawczego.
  • Rowki wbudowane w dolną część korpusu podstawy służą jako przyłącze dla systemu zasuwy. To umożliwia adaptację małych głowic pomiaru siły, uchwytów mocujących, narzędzi badawczych i urządzeń (Wyjątek: Hydrauliczne uchwyty mocujące Typ 8392, Fmax 10 kN).
  • Wkładki pryzmatyczne (Wkładki z rowkiem V) można wykorzystać na dwa sposoby poprzez ich przekręcenie: Do próbek okrągłych i płaskich lub do próbek okrągłych o różnych zakresach średnic (dla wkładek z poprzecznymi rowkami V).
  • Otwieranie i zamykanie górnego i dolnego uchwytu mocującego można wykonać indywidualnie lub razem za pomocą pilota lub komputera.
  • Pewne trzymanie próbki zapewnia indywidualnie regulowany stosunek siły mocowania do siły rozciągającej (przy maksymalnej sile rozciągającej wymagana jest ok. 2-krotność siły mocowania).
  • Dzięki swojej zasadzie konstrukcji hydrauliczne uchwyty mocujące zapewniają optymalne podawanie próbki.
  • Podczas ręcznego podawania próbek regulowany, skalowany ogranicznik zapewnia precyzyjne pionowe mocowanie próbki.
  • Aby ułatwić centrowanie próbki, można zastosować ogranicznik próbki.
  • Ze względów bezpieczeństwa do wprowadzenia próbek można użyć szczypiec do próbek.

Dwustronnie zamykany hydrauliczny uchwyt mocujący

Dwustronnie zamykany hydrauliczny uchwyt mocujący zawsze zamykają się symetrycznie do osi rozciągania. Dlatego próba zostaje zamocowana właściwie w osi. Regulacja grubości nie jest już konieczna.

  • Stała siła mocowania pozwala uzyskać powtarzalne wyniki badań.
  • Wiarygodne wyniki badań są gwarantowane dzięki optymalnemu współdziałaniu agregatu hydraulicznego, elektroniki i oprogramowania badawczego. Podczas procesu mocowania regulacja zera siły zapobiega niepożądanym siłom działającym na próbkę.
  • Oszczędzaj czas, szybko i łatwo dostosowując małe uchwyty mocujące i narzędzia badawcze do dużych uchwytów mocujących za pomocą systemu zasuwy. Precyzyjne ustawienie zapewnia wiarygodne wyniki badania.
  • Symetryczne zamykanie wkładek oszczędza czas ustawiania przy zmianie grubości próbki i zapewnia, że ​​próbka jest zamocowana dokładnie w osi badania.
  • Dzięki specjalnej konstrukcji uchwytu mocującego można zamocować nawet krótkie próbki.
  • Szybkie i łatwe wprowadzanie oraz mocowanie próbki dzięki ergonomicznej i otwartej konstrukcji
  • Precyzyjne wyniki badania osiąga się dzięki regulowanemu ogranicznikowi próbki, nawet przy dużej przepustowości próbek.

Film: Badanie próbek ze spieków metalowych za pomocą dwustronnie zamykanych hydraulicznych uchwytów mocujących

Opatentowany hydrauliczny uchwyt mocujący jest również idealny w przypadku krótkich długości mocowania.

Korpus przez klin Hydrauliczny uchwyt mocujący

Korpus przez klin Hydrauliczny uchwyt mocujący jest dwustronnie zamykany i służy do symetrycznego mocowania. Wkładki prowadzone siłowo zaciskają próbkę w powtarzalny sposób. Ze względu na symetryczną budowę i dużą sztywność korpusu podstawy, uchwyt mocujący idealnie nadaje się do badań, które stawiają wysokie wymagania w zakresie ustawienia próbki względem osi badania.

Uchwyty mocujące są symetrycznie zamykanym klinowym uchwytem mocującym, który z pomocą hydrauliki jest zamykany i otwierany. Przy czym poprzez hydraulikę jest poruszana tylko zewnętrzna obudowa w płaszczyźnie pionowej. Poprzez ruch obudowy zostają przesunięte wkładki (kliny) w powierzchni horyzontalnej równolegle do siebie.

Zalety Korpus przez klin Hydrauliczny uchwyt mocujący

  • Stała siła mocowania pozwala uzyskać powtarzalne wyniki badań.
  • Wiarygodne wyniki badań są gwarantowane dzięki optymalnemu współdziałaniu agregatu hydraulicznego, elektroniki i oprogramowania badawczego. Podczas procesu mocowania regulacja zera siły zapobiega niepożądanym siłom działającym na próbkę.
  • Ze względu na symetryczną konstrukcję uchwyt mocujący nadaje się do zastosowań, w których istotne jest wyrównanie, takich jak próbki wrażliwe na naprężenia poprzeczne.
  • Dzięki równoległemu działaniu mocowania (brak różnicowego ruchu wkładek) prędkość badania jest przenoszona bezpośrednio na próbkę.
  • Szybkie i łatwe wprowadzanie oraz mocowanie próbki dzięki ergonomicznej i otwartej konstrukcji
  • Precyzyjne wyniki badania osiąga się dzięki regulowanemu ogranicznikowi próbki, nawet przy dużej przepustowości próbek.
  • Na przykład podczas badania próbek kompozytowych uchwyt mocujący ma zalety ze względu na łatwe czyszczenie.
  • Korpus przez klin Hydrauliczne uchwyty mocujące nadają się również do serwo-hydraulicznych maszyn wytrzymałościowych i charakteryzują się wysokim komfortem obsługi. W serwo-hydraulicznych maszynach wytrzymałościowych są one podłączone do istniejącego źródła oleju pod ciśnieniem. W przypadku stosowania w statycznych maszynach do badania wytrzymałości materiałów wymagany jest mały agregat.

Agregat hydrauliczny - GripControl

Delikatne mocowanie za pomocą agregatów hydraulicznych GripControl

  • Agregaty hydrauliczne GripControl są dostosowane do hydraulicznych uchwytów mocujących i narzędzi ZwickRoell o sile do 250 kN.
  • Cechą wspólną wszystkich urządzeń jest wysoki standard bezpieczeństwa. Należą do nich między innymi: sprzężenie zatrzymania awaryjnego i tryb impulsowy.
  • Dzięki oszczędzającej miejsce konstrukcji agregat zmieści się również pod stołem. Urządzenia charakteryzują się także bardzo dużą dostępnością, konstrukcją łatwą w utrzymaniu i długą żywotnością.
Interfejs EtherCAT
Ergonomiczne sterowanie
Idealne, delikatne mocowanie
Mądra zmiana
GripControl do uchwytów mocujących na próbki z krótkim mocowaniem
Stand-Alone

Interfejs EtherCAT

Interfejs EtherCAT
Agregaty hydrauliczne są podłączone bezpośrednio do elektroniki maszyny testControl. Daje to kilka korzyści związanych z wkładaniem próbki i przeprowadzaniem badania. Agregat jest zintegrowany z testControl II poprzez przyszłościowy interfejs EtherCAT. Oznacza to, że moduły interfejsów elektroniki maszyny pozostają wolne.

Ergonomiczne sterowanie

Ergonomiczne sterowanie
Wszystkimi funkcjami agregatu można sterować komfortowo i ergonomicznie za pomocą oprogramowania badawczego testXpert III ZwickRoell lub pilota zdalnego sterowania maszyny. Daje to wiele korzyści w procesie zaciskania i przeprowadzaniu badania.

Idealne, delikatne mocowanie

Idealne, delikatne mocowanie
Próbka jest zawsze doskonale zamocowana i trzymana, niezależnie od właściwości materiału próbki.

  • W tym celu stosowane są różne tryby pracy, takie jak opcjonalne mocowanie ciągłe, dociskanie przy spadku siły lub dociskanie klinowe z siłą mocowania proporcjonalną do aktualnej siły badawczej.
  • Możliwość pracy nawet przy najniższych ciśnieniach.
  • Opcjonalnie regulowana prędkość zamykania uchwytu mocującego za pomocą testXpert III.
  • Automatyczna regulacja zera siły niezawodnie zapobiega niepożądanym siłom rozciągającym lub ściskającym działającym na próbkę podczas procesu zamykania i zaciskania, które wynikają z przemieszczenia materiału lub deformacji uchwytu mocującego.

Mądra zmiana

Mądra zmiana
Przełączanie pomiędzy różnymi badaniami jest dziecinnie proste dzięki koncepcji inteligentnego pola badania w testXpert III. Parametry badania i pole badania są automatycznie zapisywane dla każdego badania.

GripControl do uchwytów mocujących na próbki z krótkim mocowaniem

GripControl do uchwytów mocujących na próbki z krótkim mocowaniem
Dzięki optymalnej współpracy pomiędzy uchwytem mocujących na niewielkie próbki i GripControl, nawet najmniejsze i najbardziej wrażliwe próbki są optymalnie mocowane.

Stand-Alone

Agregat Stand Alone jest sterowany bezpośrednio za pomocą własnego pilota, bez konieczności podłączania elektroniki maszyny testControl. Pilot zdalnego sterowania oferuje poniższe funkcje:

  • Uchwyty mocujące można otwierać i zamykać indywidualnie.
  • Ciśnienie można łatwo regulować za pomocą pokrętła.
  • Funkcję ponownego zaciskania można także aktywować za pomocą pilota.
  • Krótkie czasy cykli i łatwa obsługa. Dwie różne pompy zapewniają szybkie zamykanie i wysokie ciśnienie. Przełączanie jest bardzo delikatne i całkowicie automatyczne.

Downloads Hydrauliczny uchwyt mocujący

Nazwa Typ Wielkość Download
  • Informacja o produkcie: Hydrauliczny uchwyt mocujący, Fmax 50 kN PDF 425 KB
  • Informacja o produkcie: Hydrauliczny uchwyt mocujący, Fmax 100 kN / 250 kN PDF 638 KB
  • Informacja o produkcie: Hydrauliczny uchwyt mocujący o dużej szerokości otwarcia, Fmax 10 kN PDF 604 KB
  • Informacja o produkcie: Hydrauliczny uchwyt mocujący do geotekstyliów, Fmax 50 kN / 100 kN / 250 kN PDF 525 KB
  • Informacja o produkcie: Hydrauliczny uchwyt mocujący do krótkich długości zacisku, Fmax 50 kN / 70 kN PDF 376 KB
  • Informacja o produkcie: Hydrauliczny uchwyt mocujący do krótkich długości zacisku, Fmax 150 kN / 250 kN PDF 330 KB
  • Informacja o produkcie: Hydrauliczny uchwyt mocujący do 2500 kN PDF 280 KB
  • Informacja o produkcie: Hydrauliczny uchwyt mocujący "Korpus przez klin", Fmax 100 kN PDF 608 KB
  • Informacja o produkcie: Hydrauliczny uchwyt mocujący "Korpus przez klin", Fmax 250 kN PDF 834 KB
  • Informacja o produkcie: Hydrauliczny klinowy uchwyt mocujący 25 kN do serwo-hydrauliki PDF 360 KB
  • Informacja o produkcie: Hydrauliczny klinowy uchwyt mocujący 100 kN do serwo-hydrauliki PDF 616 KB
  • Informacja o produkcie: Hydrauliczny klinowy uchwyt mocujący 250 kN do serwo-hydrauliki PDF 349 KB
  • Informacja o produkcie: Agregat hydrauliczny GripControl PDF 369 KB
  • Informacja o produkcie: Uniwersalny agregat hydrauliczny PDF 288 KB

Czy masz pytania, dotyczące różnych uchwytów mocujących?
Chętnie odpowiemy na Państwa pytania!

Proszę o poradę

Klinowy uchwyt mocujący

Klinowe uchwyty mocujące są symetrycznie zamykanymi uchwytami mocującymi. Składają się z solidnego korpusu podstawowego z wymiennymi zestawami wkładek lub stałymi wkładkami, a także jednostki obsługowej do otwierania i zamykania uchwytu mocującego. Otwieranie i zamykanie, jak i nanoszenie siły zamykania przed badaniem osiąga się poprzez dźwignię. Oferują swobodnie dostępną przestrzeń mocowania.

Rozróżnia się dwie zasady funkcjonalne:

  • "Korpus przez klin" (zwana także BoW ewent. Body-over-Wedge)
  • "Dźwignia"
Zasada działania "Korpus przez klin"
Zalety "Korpus przez klin"
Zasada działania "Dźwigni"
Zalety "Dźwigni"

Zasada działania "Korpus przez klin"

Klinowe uchwyty mocujące charakteryzujące się tą zasadą działania, podczas ich wkładania wywierają większą siłę naprężenia wstępnego. Siła naprężenia wstępnego działająca na próbkę jest przenoszona na wkładki poprzez korpus za pomocą wrzeciona. Główna siła zaciskająca jest osiągana również tylko podczas obciążenia rozciągającego poprzez efekt klina. Ten typ uchwytu mocującego ma dwie zalety: Próbki, które mają tendencję do ślizgania się, są od początku mocniejsze; droga zacisku pozostaje stała, nawet jeśli grubość zmienia się w zależności od próbki. Ponadto regulację prędkości wydłużenia można wdrożyć bardziej precyzyjnie zgodnie z normą ISO 6892-1 (2009) metoda A („closed loop“) i zgodnie z ASTM E 8 (2009) metoda B.

Zalety "Korpus przez klin"

  • Modułowy uchwyt mocujący można skonfigurować zgodnie z własnymi wymaganiami, uruchamiając go ręcznie lub pneumatycznie.
  • W pneumatycznych uchwytach mocujących z serii korpus przez klin pozycja wkładek, przy mocowaniu próby, w urządzeniu badawczym pozostaje stała. Długość mocowania jest tym samym niezależna od grubości próby.
  • Wersja ręczna jest dostępna jako niedrogie, solidne i proste rozwiązanie. Uruchamianie za pomocą promieniowo zamontowanych dźwigni umożliwia uzyskanie dużych sił naprężenia wstępnego.
  • Wersja pneumatyczna skupia się na szybkim, powtarzalnym i przede wszystkim równoległym mocowaniu. Pełna siła mocowania jest dostępna od samego początku, dzięki czemu pozostające nieruchome wkładki przenoszą prędkość badawczą bezpośrednio na próbkę. Przedłużki stosuje się po prostu do wkładu komory temperaturowej. Cylinder pneumatyczny znajduje się zatem na zewnątrz komory.

Zasada działania "Dźwigni"

Klinowe uchwyty mocujące charakteryzujące się tą zasadą działania są samozaciskowymi uchwytami do mocowania próbek. Poprzez działania dźwigni i sprężyny przy wkładaniu próbki naniesiona zostaje na nią siła naprężenia wstępnego. Jednak główna siła zaciskająca jest osiągana tylko podczas obciążenia rozciągającego poprzez działanie klina. Siła docisku jest regulowana poprzez przemieszczenie klinów w stałym stosunku do siły rozciągającej. Ten typ uchwytu mocującego ma tę zaletę, że badanie można przeprowadzić bardzo szybko i w sposób oszczędzający wysiłek użytkownika.

Zalety "Dźwigni"

  • Siła zamykania jest proporcjonalna do siły rozciągającej (samozaciskowe).
  • Uchwyt próbki jest zaciśnięty symetrycznie, co oznacza, że ​​zawsze zamyka się w osi rozciągania.
  • Ze względu na dużą długość mocowania i dobre właściwości prowadzenia wkładek, nacisk powierzchniowy na próbkę może być utrzymywany na niskim poziomie.
  • Ze względu na odporność na wysoką temperaturę i niewielką wysokość, uchwyt mocujący doskonale nadaje się do stosowania w komorach temperaturowych.
  • Konstrukcja uchwytu mocującego zapewnia szybką i energooszczędną obsługę za pomocą dźwigni.
  • Dźwignię można zablokować, gdy uchwyt mocujący jest otwarty.

Downloads Klinowy uchwyt mocujący

Nazwa Typ Wielkość Download
  • Informacja o produkcie: Klinowy uchwyt mocujący, Fmax 2,5 kN / 5 kN PDF 161 KB
  • Informacja o produkcie: Klinowy uchwyt mocujący, Fmax 10 kN / 20 kN PDF 713 KB
  • Informacja o produkcie: Klinowy uchwyt mocujący, Fmax 10 kN / 50 kN PDF 230 KB
  • Informacja o produkcie: Klinowy uchwyt mocujący "Korpus przez klin", Fmax 10 kN PDF 690 KB
  • Informacja o produkcie: Klinowy uchwyt mocujący, Fmax 30 kN / 50 kN PDF 295 KB
  • Informacja o produkcie: Klinowy uchwyt mocujący "Korpus przez klin", Fmax 50 kN PDF 427 KB
  • Informacja o produkcie: Klinowy uchwyt mocujący, Fmax 100 kN PDF 349 KB
  • Informacja o produkcie: Klinowy uchwyt mocujący "Korpus przez klin", Fmax 100 kN PDF 451 KB
  • Informacja o produkcie: Klinowy uchwyt mocujący, Fmax 150 kN PDF 259 KB
  • Informacja o produkcie: Klinowy uchwyt mocujący "Korpus przez klin", Fmax 250 kN PDF 444 KB

Klinowo - śrubowy uchwyt mocujący

Klinowo-śrubowe uchwyty mocujące łączą w sobie właściwości mechaniczne uchwytów mocujących śrubowych i klinowych. Ustawienie grubości i osiągnięcie siły wstępnego naprężenia jest osiągane dzięki połączeniom śrubowym. Tym samym zapobiega to poślizgowi próbki na początku badania.

Cechy klinowo-śrubowego uchwytu mocującego:

  • Główna siła zacisku jest osiągana przez działanie klina
  • Siła zacisku jest proporcjonalna do aktualnej siły rozciągającej (samozaciskające), co zapewnia pewne mocowanie szerokiej gamy materiałów
  • Dzięki dużej długości mocowania utrzymywany jest niski nacisk powierzchniowy i zapobiega pęknięciom mocowania
  • Bez zdejmowania uchwytu mocującego można przy większych uchwytach mocujących (od Fmax 50 kN) małe głowice pomiaru siły, uchwyty mocujące, narzędzia i urządzenia badawcze adaptować w sposób oszczędzający czas przez opcjonalną
    jednostkę przyłączeniową
  • Prosta wymiana zestawu wkładek bez narzędzi
  • Klinowo-śrubowe uchwyty mocujące od Fmax 50 kN mogą być opcjonalnie napędzane silnikiem pneumatycznym. Te uchwyty mocujące są otwierane i zamykane za pomocą silnika pneumatycznego; jednostka obsługowa znajduje się bezpośrednio na uchwycie mocującym
  • Niewielka wysokość
  • Silnik pneumatyczny, jednostka obsługowa znajduje się bezpośrednio na uchwycie mocującym
  • Regulacja prędkości wydłużenia zgodnie z normami DIN EN ISO 6892-1:2009 i ASTM E8 – 09

Highlight: Wyłączana synchronizacja

Dzięki wyłączanej synchronizacji, klinowo - śrubowe uchwyty mocujące (od Fmax 10 kN) mogą mocować symetrycznie i asymetrycznie. Asymetrię można łatwo wyregulować i pozostaje bezpiecznie utrzymana nawet po ponownym zaciśnięciu. Dlatego także przy asymetrycznej próbie możliwa jest obsługa jedną ręką lewą lub prawą i miejsce połączenia próby zawsze znajduje się w osi badania.

Downloads Klinowo - śrubowy uchwyt mocujący

Nazwa Typ Wielkość Download
  • Informacja o produkcie: Klinowo-śrubowy uchwyt mocujący, Fmax 500 N / 2,5 kN PDF 530 KB
  • Informacja o produkcie: Klinowo-śrubowy uchwyt mocujący, Fmax 10 kN PDF 396 KB
  • Informacja o produkcie: Klinowo-śrubowy uchwyt mocujący, Fmax 10 kN / 30 kN PDF 681 KB
  • Informacja o produkcie: Klinowo-śrubowy uchwyt mocujący ręczny, Fmax 50 kN / 100 kN / 150 kN PDF 580 KB
  • Informacja o produkcie: Klinowo-śrubowy uchwyt mocujący ręczny, Fmax 250 kN PDF 161 KB
  • Informacja o produkcie: Klinowo-śrubowy uchwyt mocujący automatyczny, Fmax 250 kN PDF 535 KB

Szczypcowe uchwyty mocujące

Szczypcowy uchwyt mocujący jest dwustronnie zamykanym uchwytem mocującym. Otwieranie i zamykanie osiąga się za pomocą dźwigni. Wstępnie naciągnięta sprężyna utrzymuje uchwyt mocujący otwarty w celu zamocowania próby. Po zamknięciu uchwytu mocującego sprężyna wstępnie naprężona wytwarza wymaganą siłę zacisku. Siła zaciskająca zwiększa się proporcjonalnie wraz ze wzrostem siły rozciągającej dzięki zasadzie ścinania. Tym samym jest zagwarantowane automatyczne dociskanie przy małych próbach.

Szczypcowe uchwyty mocujące są używane głównie do badania wysoce rozciągliwych tworzyw sztucznych i elastomerów. Zasada nożyc powoduje znaczny wzrost siły zacisku podczas badania.

Cechy & Zalety szczypcowych uchwytów mocujących:

  • Siła zacisku jest proporcjonalna do siły rozciągania (samozaciskające)
  • Ze względu na ruchomość boczną szczypcowych uchwytów mocujących, próbki są zawsze obciążane centralnie względem osi rozciągania
  • Szybkie i łatwe wprowadzanie oraz mocowanie próbki dzięki ergonomicznej i otwartej konstrukcji
  • Ze względu na odporność na wysoką temperaturę i niewielką wysokość, uchwyt mocujący doskonale nadaje się do stosowania w komorach temperaturowych . Są tam łatwe w obsłudze, a dzięki niewielkiej masie szybko osiągają temperaturę badania

Downloads Szczypcowe uchwyty mocujące

Nazwa Typ Wielkość Download
  • Informacja o produkcie: Klinowo-śrubowy uchwyt mocujący, Fmax 500 N / 2,5 kN PDF 530 KB
  • Informacja o produkcie: Klinowo-śrubowy uchwyt mocujący, Fmax 10 kN PDF 396 KB
  • Informacja o produkcie: Klinowo-śrubowy uchwyt mocujący, Fmax 10 kN / 30 kN PDF 681 KB
  • Informacja o produkcie: Klinowo-śrubowy uchwyt mocujący ręczny, Fmax 50 kN / 100 kN / 150 kN PDF 580 KB
  • Informacja o produkcie: Klinowo-śrubowy uchwyt mocujący ręczny, Fmax 250 kN PDF 161 KB
  • Informacja o produkcie: Klinowo-śrubowy uchwyt mocujący automatyczny, Fmax 250 kN PDF 535 KB

Uchwyt mocujący z przegubem

Uchwyty mocujące z przegubem to samozaciskowe uchwyty mocujące. Zaciśnięcie następuje poprzez działanie dźwigni przegubowej. Próbkę wprowadza się poprzez podniesienie dźwigni przegubowej. Próbkę można umieścić wokół dźwigni przegubowej lub zacisnąć bez odchylania. Uchwyty mocujące z przegubem nadają się szczególnie do tworzyw sztucznych w niemal każdej temperaturze.

Cechy uchwytów mocujących z przegubem:

  • Ze względu na niewielką wysokość i zakres temperatur od -15 ... +80 °C uchwyt mocujący także jest odpowiedni do stosowania w komorach temperaturowych
  • Konstrukcja zapewnia proste i szybkie mocowanie próbki

Download Uchwyt mocujący z przegubem

Nazwa Typ Wielkość Download
  • Informacja o produkcie: Uchwyt mocujący z przegubem, Fmax 300 N / 2,5 kN PDF 195 KB

Uchwyt mocujący z krzywką

W uchwytach mocujących z krzywką zostaje zastosowana krzywa redukcji siły. Siła w próbce zmniejsza się wraz z postępem krzywej redukcji siły. Pozwala to na zmniejszenie wymaganych sił mocujących w zacisku końcowym. Maksymalne obciążenie badawcze waha się od 500 N do 20 kN

Zalety uchwytu mocującego z krzywką:

  • Dzięki pneumatycznemu zaciskowi końcowemu siła mocowania pozostaje stała i umożliwia wysoką przepustowość próbek
  • Automatyczne centrowanie próbki za pomocą rowka prowadzącego na krzywej redukcji siły
  • Ze względu na symetryczny rozkład ciężaru, środek ciężkości uchwytu mocującego znajduje się blisko osi rozciągania
  • Za pośrednictwem uchwytów mocujących do głowicy pomiaru siły nie są przenoszone żadne siły poprzeczne.

Uchwyt mocujący z krzywką Warianty

Pneumatyczny uchwyt mocujący z krzywką dostępny jest w różnych wariantach:

  • Uchwyt mocujący z krzywką 360°
  • Uchwyt mocujący z krzywką 90°
  • Uchwyt mocujący z krzywką 180°
  • Uchwyt mocujący z krzywką 270°

Te pneumatyczne uchwyty mocujące z krzywką są jednostronnie zamykanymi uchwytami mocującymi do mocowania prób na rozciąganie o kształcie nitek. Krzywa redukcji siły z krzywką zmniejsza siłę rozciągającą przed końcowym zaciskiem. Dzięki pneumatycznemu mocowaniu siła zacisku jest stała i może być łatwo i powtarzalnie regulowana. Próba jest bezpiecznie trzymana i podczas badania unika się zniszczenia zacisku.

Uchwyty mocujące z krzywką stosowane są do przędzy, kordu oponowego, przędzy z tworzywa sztucznego o wysokiej wytrzymałości lub kordu z taśmy stalowej.

Zalety & Cechy uchwytu mocującego z krzywką

  • Wiarygodne wyniki testów dzięki pewnemu mocowaniu próbki nawet wtedy, gdy próbka kurczy się
  • Wysoka przepustowość próbek dzięki szybkiemu wprowadzaniu i precyzyjnemu centrowaniu próbki za pomocą rowka prowadzącego
  • W przypadku zmiany zastosowania wkładki można wymienić szybko i łatwo bez użycia narzędzi. Wkładki są automatycznie centrowane.
  • Prosta i szybka wymiana próbek dwiema rękami poprzez obsługę uchwytu mocującego za pomocą sterownika nożnego (w zakresie 180° i 270°)
  • Uchwyt mocujący można optymalnie dostosować do różnych materiałów próbek za pomocą wymiennych krzywych redukcji siły (przy 90° i 180°)
  • Symetryczny rozkład ciężaru uchwytu mocującego zapewnia precyzyjny pomiar siły (przy 180° i 270°)
  • Ponadto uchwyt mocujący może być również używany w pozycji pionowej, bez krzywych redukcji siły (przy 90°)
  • Dwa uchwyty mocujące w jednym. W zależności od badanej próbki, uchwyt mocujący może być używany z krzywą redukcji siły lub bez niej. Zapewnia to optymalne mocowanie nawet przy zmieniających się próbkach (pod kątem 90°)

Uchwyt mocujący z podwójną krzywką

Uchwyt mocujący z podwójną krzywką może być używany do mocowania nitkowatych próbek o dużej rozciągliwości. Ta zasada krzywek tworzy dwustopniowy gradient siły, który umożliwia zniszczenie próbki na długości pomiarowej bez pęknięć zaciskowych. Po odchyleniu podwójnego wątku dołączany jest ciężarek naprężenia wstępnego (nie jest zawarty w zakresie dostawy). Wszystkie trzy rolki są w tej fazie ruchome, aby skompensować zmianę długości spowodowaną zamocowaniem ciężarka naprężającego. Koordynacja trzech długości jest dostosowana do badanego materiału. Na koniec podwójny wątek jest zaciskany w uchwycie mocującym, który również ma regulowaną wysokość.

Po zamknięciu uchwytu mocującego rolki odchylające zostają zablokowane. Powoduje to powstanie sił tarcia pomiędzy rolkami a próbką, które delikatnie zmniejszają siłę rozciągającą przed ostatecznym zaciśnięciem (uchwyt mocujący). Dzięki temu próbka jest bezpiecznie trzymana i zapobiega uszkodzeniu zacisku. Do mocowania podwójnego wątku stosuje się uchwyt mocujący o stałej sile mocowania, ponieważ badane materiały często wyślizgują się pomiędzy powierzchniami mocowania.

Uchwyt mocujący z podwójną krzywką stosowany jest głównie do materiałów takich, jak nici gumowe i elastyczne włókna

Zalety uchwytu mocującego z podwójną krzywką:

  • Owinięcie próbki wokół rolek redukujących siłę zapewnia delikatne naprężenie bez zerwania zacisku
  • Uchwyt mocujący zapewnia dokładne pomiary wydłużenia na wysoce rozciągliwych włóknach
  • Unikanie pęknięć zacisków umożliwia badanie oszczędzające czas

Downloads Uchwyt mocujący z krzywką

Nazwa Typ Wielkość Download
  • Informacja o produkcie: Uchwyt mocujący z przegubem, Fmax 10 kN / 20 kN PDF 407 KB
  • Informacja o produkcie: Pneumatyczny uchwyt mocujący z krzywką 90°, Fmax 1 kN PDF 219 KB
  • Informacja o produkcie: Uchwyt mocujący do przędzy z tworzyw sztucznych o dużej wytrzymałości, Fmax 1 kN PDF 364 KB
  • Informacja o produkcie: Uchwyt mocujący do przędzy z tworzyw sztucznych o dużej wytrzymałości, Fmax 2,5 kN PDF 612 KB
  • Informacja o produkcie: Specjalny uchwyt mocujący do przędzy, Fmax 2,5 kN PDF 483 KB
  • Informacja o produkcie: Uchwyt mocujący do stalowych linek oponowych zgodny z BISFA, Fmax 10 kN PDF 339 KB
  • Informacja o produkcie: Uchwyt mocujący z podwójną krzywką, Fmax 500 N PDF 372 KB

Uchwyt mocujący do lin i przędzy

Uchwyt mocujący do lin i przędzy może być stosowany do mocowania prób o niestabilnym kształcie na rozciąganie.

Naprężenie rozciągające badanej próbki zmniejsza się poprzez tarcie na rolce redukującej siłę. Mocowanie ostatecznie odbywa się mechanicznie za pomocą śruby (ewentualnie ze wzmocnieniem siły), klina lub hydraulicznego elementu dociskowego. Próba zostaje automatycznie wycentrowana przez prowadzącą rolkę w rolce spadku siły przy opasaniu.

Max. obciążenie badawcze waha się od 2,5 kN do 100 kN. Uchwyty mocujące można stosować do sztywnych tworzyw sztucznych i tekstyliów, materiałów metalowych, tworzyw sztucznych i włókien naturalnych, lin i przędz o wysokiej wytrzymałości.

Zalety uchwytu mocującego do lin i przędzy:

  • Owinięcie próbki wokół rolek redukujących siłę zapewnia delikatne naprężenie bez zerwania zacisku
  • Optymalne dopasowanie do różnych materiałów próbek dzięki wymiennym rolkom redukującym siłę
  • Dla różnych materiałów próbki dostępne są różne wkładki i rolki redukujące siłę.
  • W przypadku zmiany zastosowania wkładki można wymienić szybko i łatwo bez użycia narzędzi. Wkładki są automatycznie centrowane.

Downloads Uchwyt mocujący do lin

Nazwa Typ Wielkość Download
  • Informacja o produkcie: Uchwyt mocujący do linek, Fmax 2,5 kN PDF 222 KB
  • Informacja o produkcie: Uchwyt mocujący do linek, Fmax 2,5 kN PDF 162 KB
  • Informacja o produkcie: Uchwyt mocujący do linek, Fmax 10 kN / 50 kN PDF 240 KB
  • Informacja o produkcie: Uchwyt mocujący do linek, Fmax 100 kN PDF 144 KB
  • Informacja o produkcie: Uchwyt mocujący do linek, Fmax 100 kN PDF 569 KB

Walcowy uchwyt mocujący

Walcowy uchwyt mocujący jest stosowany do badania na rozciąganie prób w kształcie taśmy. Siła zaciskająca jest generowana poprzez samozaciśnięcie poprzez kilkakrotne owinięcie próbki i przyłożenie siły rozciągającej. Do precyzyjnego pomiaru wydłużenia służą ekstensometry optyczne.

Zalety walcowego uchwytu mocującego

  • Uchwyty mocujące są dostępne w maksymalnym zakresie pomiaru siły od 2,5 kN do 250 kN
  • Dzięki ergonomicznej konstrukcji próbkę można szybko i łatwo umieścić w przestrzeni zaciskowej, która jest swobodnie dostępna od przodu (max. szerokość mocowania: 220 mm)
  • Uchwyt mocujący jest przeznaczony do wrażliwych na zaciskanie prób
  • Są one odpowiednie do badania w komorze temperaturowej (Zakres temperatury: -70 ... +250 °C
  • Ze względu na małą wysokość uchwytu mocującego można badać próbki o dużym wydłużeniu

Downloads Walcowy uchwyt mocujący

Nazwa Typ Wielkość Download
  • Informacja o produkcie: Walcowy uchwyt mocujący, Fmax 2,5 kN PDF 100 KB
  • Informacja o produkcie: Walcowy uchwyt mocujący, Fmax 50 kN PDF 724 KB
  • Informacja o produkcie: Walcowy uchwyt mocujący, Fmax 100 kN PDF 187 KB
  • Informacja o produkcie: Walcowy uchwyt mocujący, Fmax 100 kN / 250 kN PDF 170 KB

Uchwyt mocujący do próbek wiosełkowych, próbek śrubowych i próbek z główką

Odpowiednie przenoszenie siły przez próbki wiosełkowe, śruby i próbki z główką. Próba zostaje wsunięta z odpowiednim przyłączeniem próby od przodu uchwytu mocującego i wycentrowana w osi badania. Uchwyty mocujące są dostępne w wersjach Fmax 50 kN, 250 kN, 600 kN i 1200 kN. Badania można przeprowadzić na stali, metalach nieżelaznych i tworzywach sztucznych zgodnie z normami DIN 50125, DIN EN ISO 6892-1, DIN EN ISO 4762, ISO 4017, DIN 6912, DIN EN ISO 898, ASTM E8 etc.

Absolutnie symetryczny przepływ siły zapewniają różne szczegóły konstrukcyjne:

  • Możliwość zaciśnięcia uchwytów mocujących zabezpiecza próbkę. Niepowodzenia w przyłączeniu próbki w przypadku pęknięcia próbki są zminimalizowane.
  • Wszystkie przykładowe przyłącza całkowicie obejmują próbkę. Wokół dzielonych przyłączy do próbek z główką umieszcza się tuleję podtrzymującą, co zapobiega rozsuwaniu się uchwytów mocujących.
  • Symetryczne powierzchnie podparcia w uchwycie mocującym: Przyłącza próbek leżą na dwóch symetrycznych powierzchniach nośnych w uchwycie mocującym.
  • Niska wysokość pozwala zaoszczędzić miejsce w przestrzeni badawczej
  • Rozwiązanie czysto mechaniczne: Nie potrzebujesz pneumatycznej jednostki sterującej ani agregatu hydraulicznego.

Downloads Uchwyt mocujący do próbek wiosełkowych, próbek śrubowych i próbek z główką

Nazwa Typ Wielkość Download
  • Informacja o produkcie: Uchwyt mocujący do próbek wiosełkowych, próbek śrubowych i próbek z główką PDF 1,016 KB
  • Informacja o produkcie: Uchwyt mocujący do próbek wiosełkowych, próbek śrubowych i próbek z główką, Fmax 50 kN / 250 kN PDF 309 KB

Uchwyty mocujące do prób pierścieniowych

Uchwyt mocujący do badania prób pierścieniowych z elastomerów zgodnie z DIN 53 504, pierścień standardowy 1 & 2. Uchwyt mocujący ma poziomo ułożyskowane rolki. Niezależny ruch obrotowy generowany jest za pomocą taśmy sprężynującej. Ten ruch obrotowy umożliwia odpowiednie przenoszenie siły. W przypadku przekroczenia maksymalnej dopuszczalnej drogi przemieszczenia opaska sprężynowa odłącza się.

Zalety Uchwytu mocującego do śrub pierścieniowych

  • Podczas badania rolki obracają się niezależnie za pomocą paska zębatego lub taśmy sprężynującej rolkowej i sprężyny głównej spiralnej
  • Proste wprowadzanie próbki na swobodnie dostępne rolki (maksymalna szerokość próbki 80 mm)
  • Dostępne urządzenie zabezpieczające przed odpadaniem resztek próbki
  • Fmax: 2,5 kN
  • Zakres temperatury: -40 ... +150 °C
  • Swobodnie dostępne rolki zapewniają łatwe wprowadzenie próbki

Download Uchwyty mocujące do prób pierścieniowych

Nazwa Typ Wielkość Download
  • Informacja o produkcie: Uchwyt mocujący do prób pierścieniowych, Fmax 2,5 kN PDF 4 MB

Uchwyt mocujący do sprężyn naciągowych

Uchwyt mocujący do sprężyn naciągowych jest dostępny w dwóch wykonaniach, Typ I o Fmax 50 N dla cienkich drutów sprężynowych i Typ II o Fmax 10 kN. Przenoszenie siły osiąga się przez poziome trzpienie zaczepowe, które są dostępne w różnych średnicach (dla maksymalnej średnicy drutu sprężyny aż do 6 mm).

Zalety uchwytu mocującego do sprężyn naciągowych

  • Wystarczy zawiesić próbkę na trzpieniach zaczepowych, które są łatwo dostępne od przodu
  • Nadaje się do środowisk o temperaturze od - 70... + 250 C°

Download Uchwyt mocujący do sprężyn naciągowych

Nazwa Typ Wielkość Download
  • Informacja o produkcie: Uchwyt mocujący do sprężyn naciągowych, Fmax 50 N / 10 kN PDF 138 KB

Jednostki centrujące

Dokładne osiowe ustawienie osi badawczej systemu badawczego jest podstawowym wymaganiem dla określenia wiarygodnych wyników badania. Szczególnie w przypadku materiałów kruchych, takich jak szkło, materiały kompozytowe z włóknami i różne metale, osiowanie należy przeprowadzić z dużą ostrożnością i precyzją. Z tego powodu ZwickRoell oferuje moduł wyrównujący do korekcji przesunięcia osi i korekcji kąta.

Jednostka do ustawienia korekty przesunięcia osi i kąta
Zalety jednostki do korekcji ustawienia przesunięcia osi i kąta
Pręt regulacyjny i tuleja testowa
Zalety pręta regulacyjnego i tulei testowej
Jednostka wyrównująca do korekcji kąta
Pomiar osiowości
Ausrichteinheit_5_kN_Justagestab__FO

Jednostka do ustawienia korekty przesunięcia osi i kąta

Jednostka do ustawienia korekty służy do precyzyjnej kompensacji błędów kątowych i przesunięcia w konfiguracji badawczej.

Jednostka do ustawienia korekty jest elementem justującym i zostaje montowana bezpośrednio na trawersie podstawy systemu badawczego. Śrubą ustawieniową zostaje najpierw wyjustowany błąd kąta a następnie przesunięcie osi. Rozmieszczenie śrub regulacyjnych w kierunkach X i Y umożliwia korygowanie błędów w ich odpowiednim kierunku działania. Ustawienie można wykonać pod obciążeniem.

Winkel_Ausrichteinheit_5_kN__FO

Zalety jednostki do korekcji ustawienia przesunięcia osi i kąta

  • Wiarygodne wyniki testów dzięki precyzyjnemu ustawieniu osi badawczych
  • Dokładne pozycjonowanie, powtarzalność i bezluzowa adaptacja w każdej osi gwarantuje wiarygodne wyniki badawcze
  • Błędy kąta i przesunięcia można szybko i łatwo regulować niezależnie od siebie
  • Mocne naprężenie jednostki osiującej, aby wynik justowania został zachowany przez długi czas
  • Dopasowanie do górnej trawersy, ruchomej trawersy i trawersy podstawy umożliwia elastyczny obszar zastosowań
  • Dla poziomu siły 250 kN dostępny jest wariant z interfejsem flanszy. Umożliwia to krótszą konstrukcję badawczą i jeszcze wyższą sztywność

Pręt regulacyjny i tuleja testowa

Oś badawczą można precyzyjnie ustawić za pomocą pręta regulacyjnego i tulei pomiarowej. Pręt regulacyjny umieszcza się na jednostce wyrównującej i przy prawidłowym wyosiowaniu konstrukcji tuleję testową można niemal płynnie przesuwać pomiędzy śrubami głowicy pomiaru siły a prętem regulacyjnym.
Pręt regulacyjny posiada również szlifowaną, płaską powierzchnię, do której można przymocować przycisk czujnika zegarowego (opcjonalnie). Pręt regulacyjny umieszcza się na jednostce wyrównującej, a uchwyt czujnika zegarowego z czujnikiem zegarowym mocuje się np. do ruchomej trawersy. Za pomocą czujnika zegarowego i dwóch powierzchni można łatwo skorygować przesunięcie kątowe w dwóch płaszczyznach.

Zalety pręta regulacyjnego i tulei testowej

  • Szybki czas przezbrajania dzięki znacznemu zmniejszeniu wysiłku związanego z justowaniem
  • Dokładne sprawdzenie przesunięcia dzięki długości badawczej 100 mm drążka justującego
Hydraulik_100_kN_BOW_8591_Ausrichteinheit__FO

Jednostka wyrównująca do korekcji kąta

Jednostka wyrównująca do korekcji kąta oferuje możliwość skorygowania błędu kąta w układzie badawczym.

Jednostka wyrównująca zostaje zamontowana poniżej ruchomej trawersu systemu badawczego. Głowica pomiaru siły zostaje zamontowana na jednostce wyrównującej. Z reguły jednostka do ustawiania kąta jest używana w połączeniu z jednostką do ustawiania do przesunięcia osi i korekcji kąta, aby skorygować błąd kątowy ruchomej trawersy. Zespół wyrównujący do przesunięcia osi i korekcji kąta montowany jest na podstawie ewentualnie trawersie podstawy.

Hydraulik_50_kN_8495_Ausrichteinheit__FO

Pomiar osiowości

Dokładne dane, dotyczące maksymalnych dopuszczalnych obciążeń poprzecznych są określone w odpowiednich normach aplikacyjnych.

Aby sprawdzić dokładność maszyny, kalibrację należy przeprowadzić w stanie obciążonym, stosując opcjonalnie dostępne wzorce pomiarowe z tensometrem, wzmacniacze pomiarowe i oprogramowanie badawcze ZwickRoell testXpert III. Procedury obliczeniowe odpowiadają ASTM E 1012.

Czysto mechaniczną regulację w stanie nieobciążonym można przeprowadzić za pomocą trzpieni łączących ewntualnie za pomocą podzielonej próbki zaciśniętej w uchwycie mocującym.

Download Jednostki centrujące

Nazwa Typ Wielkość Download
  • Informacja o produkcie: Jednostki centrujące do zwickiLine i AllroundLine PDF 612 KB

Narzędzia badawcze

Narzędzia badawcze ZwickRoell charakteryzują się szeroką gamą możliwych zastosowań. Dostępna jest duża liczba znormalizowanych rozwiązań pod względem zakresu siły, szerokości otwarcia i zakresu temperatur.

Uchwyt mocujący lub narzędzie badawcze?

Oprócz naszych uchwytów mocujących dysponujemy szeroką gamą narzędzi badawczych do zastosowań specjalnych.

Dowiedz się więcej o naszych narzędziach badawczych lub skontaktuj się z nami bezpośrednio!

Narzędzia badawcze Zapraszamy do kontaktu

hydraulik-ph-typ-8594-allroundline-sns-metall-fo
Hydrauliczny uchwyt mocujący
Do przeglądu
Specimen grip_Typ 8197_fmax 500N
Pneumatyczne uchwyty mocujące
Do przeglądu
1x1-typ-8133-1-kn-siegelnaht-fo
Śrubowy uchwyt mocujący
Do przeglądu
Uchwyt mocujący z krzywką
Uchwyt mocujący z krzywką
Do przeglądu

Więcej uchwytów mocujących w skrócie

Obecnie nie ma dostępnych żadnych elementów.

Top
